2K投屏玩游戏才爽,努比亚红魔手游扩展坞拆解,看看值179元吗

来源:上虞门户网  2021-06-05 16:30

早在3月4日,nubia努比亚推出了红魔6系列游戏手机,除了搭配全球首款120W氮化镓快充充电器外,还顺势推出红魔手游扩展坞、双核散热背夹等配件。其中红魔手游拓展坞自带USB-C线缆,可扩展一个全功能USB-C插口,支持2K@165Hz投屏,一个3.5mm双向音频插孔,一个PD快充USB-C接口,为用户提供多种功能适应不同场景使用,售价为179元。下面充电头网就对这款扩展坞进行详细拆解,看看做得如何。

一、红魔手游扩展坞外观

包装盒正面印有产品简图和名称,设计简洁。

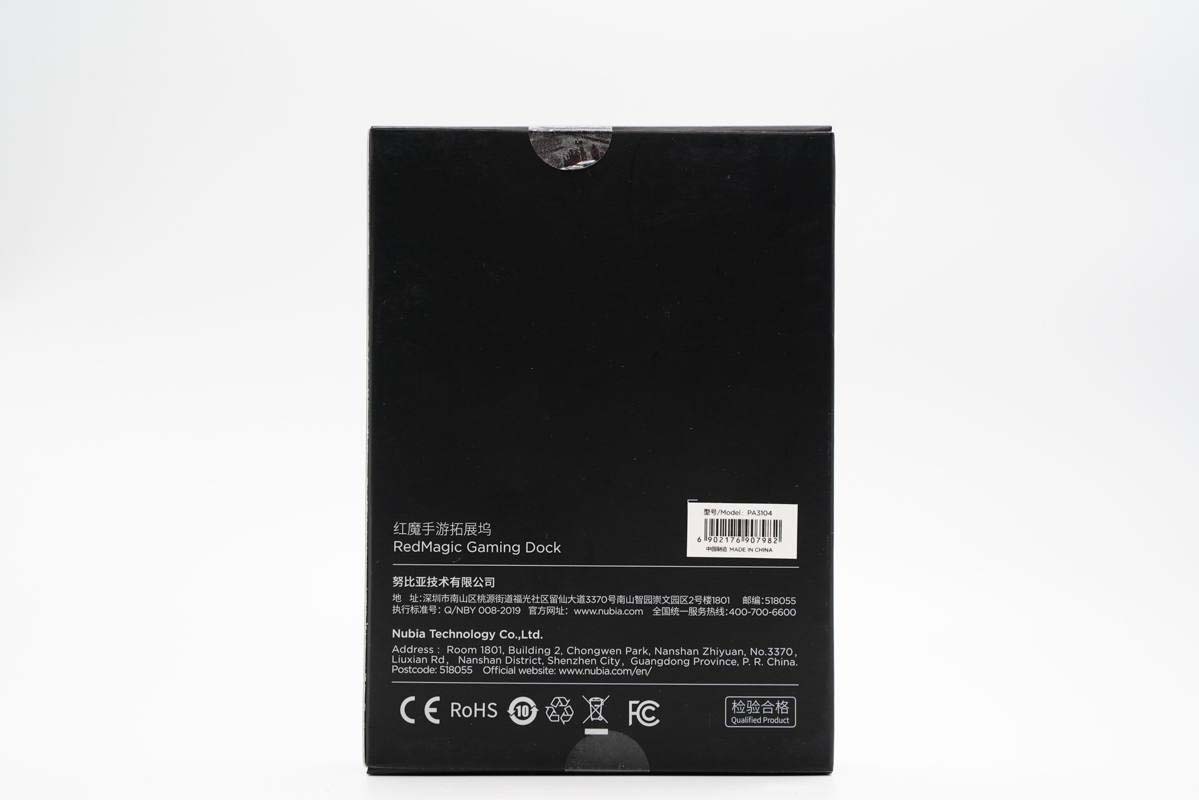

背面印有努比亚技术有限公司信息,产品型号为PA3104,通过了CE、RoHS、FCC认证。

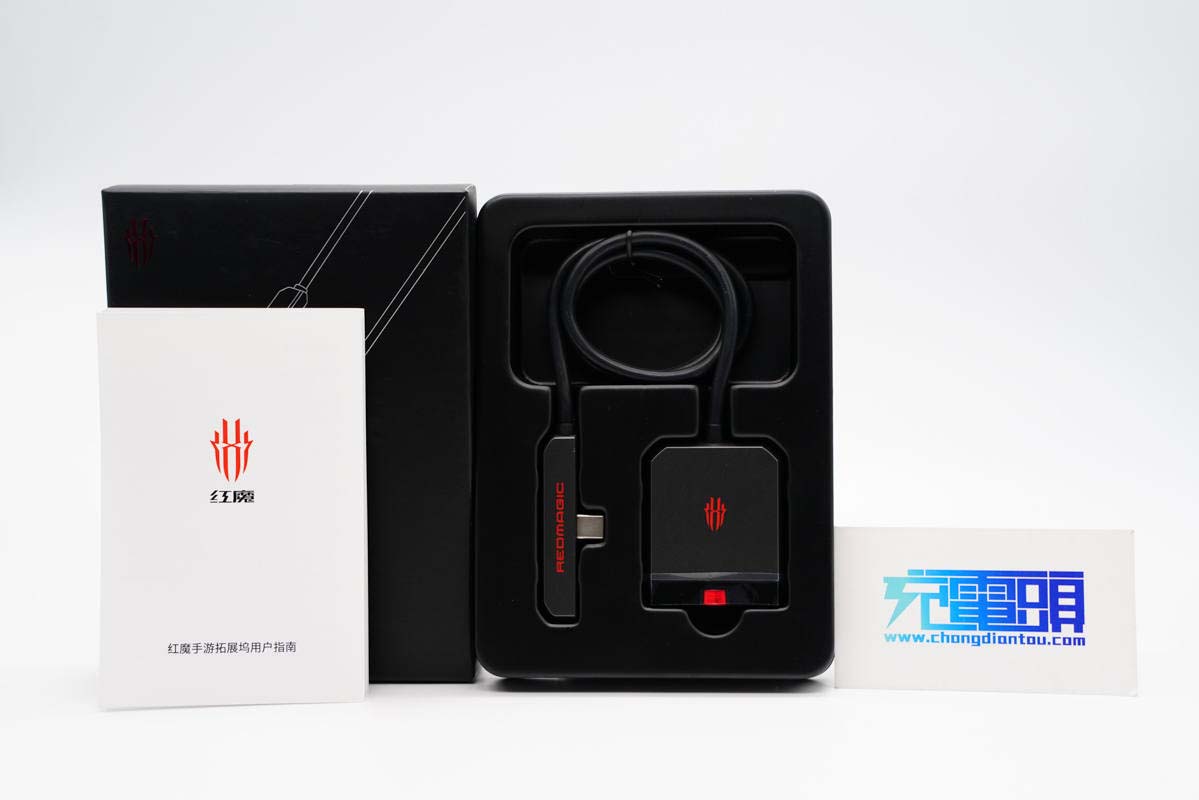

扩展坞机身和线头分别固定在塑料托盘凹槽内,另外附带一份使用说明书。

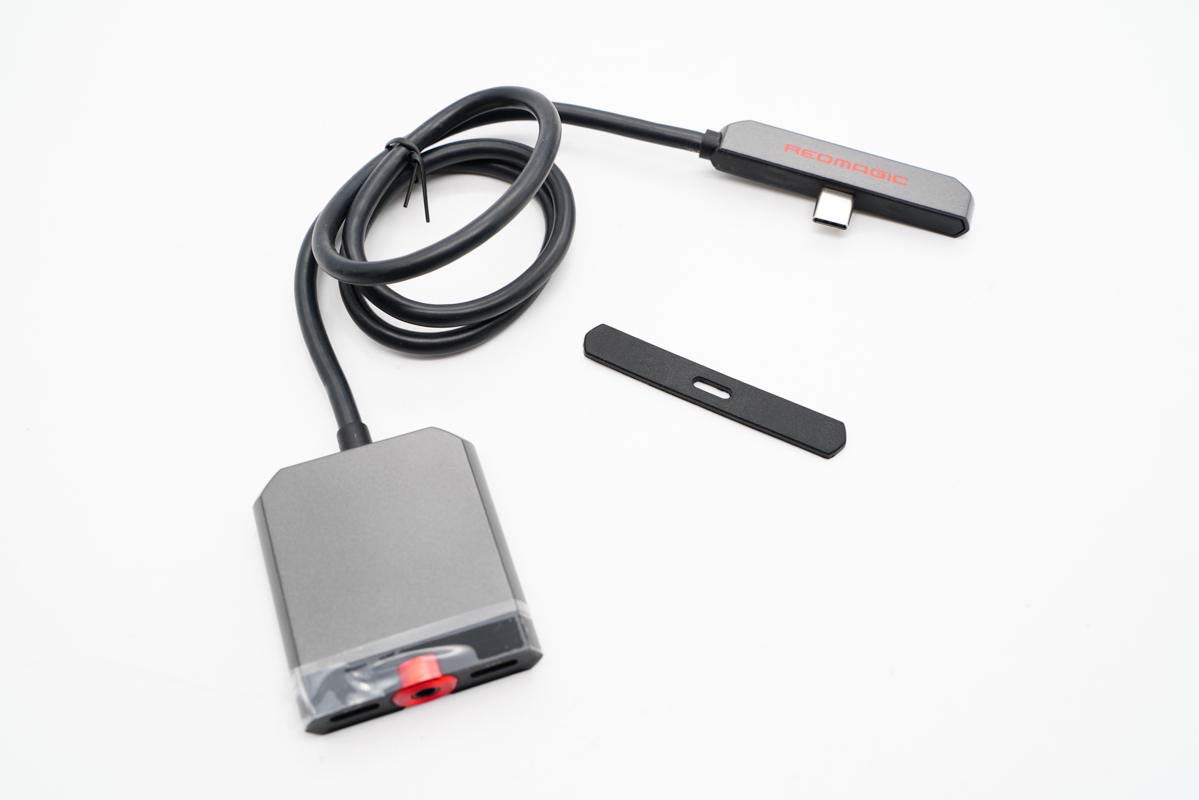

扩展坞线缆捆扎,机身接口端包裹塑料保护膜,此外附带一个保护垫。

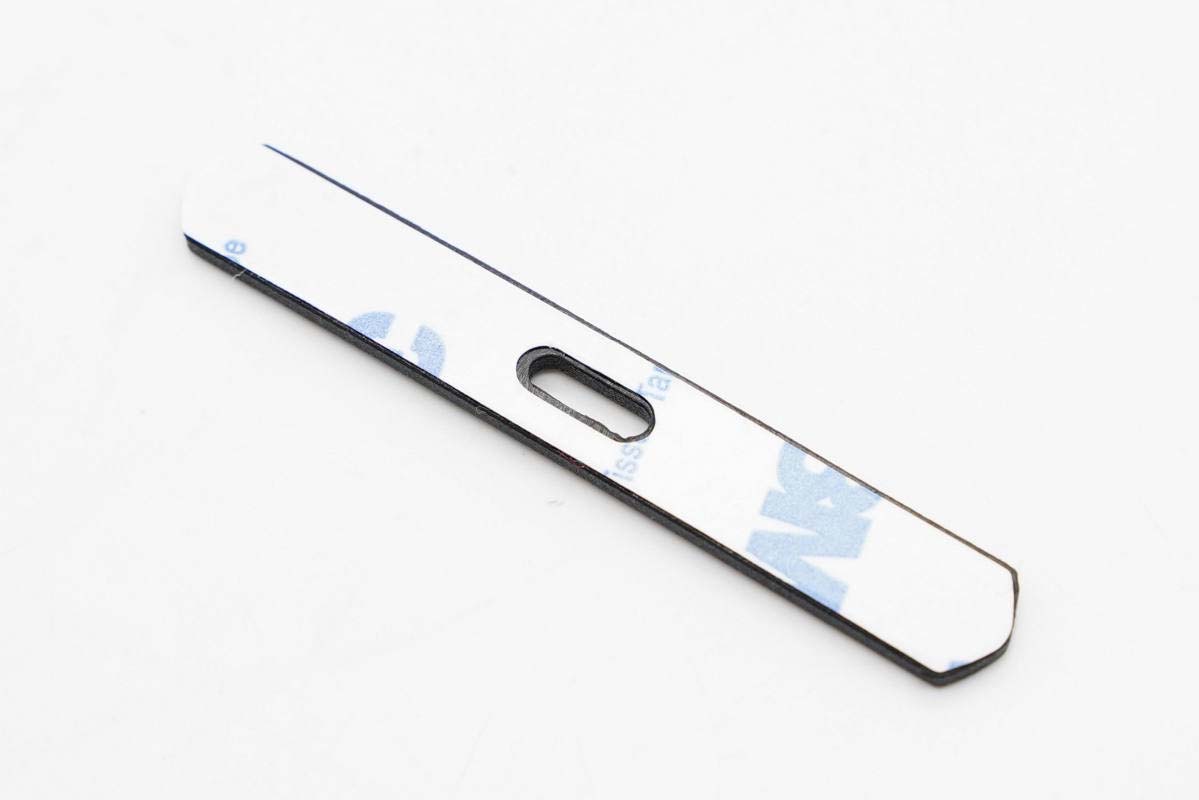

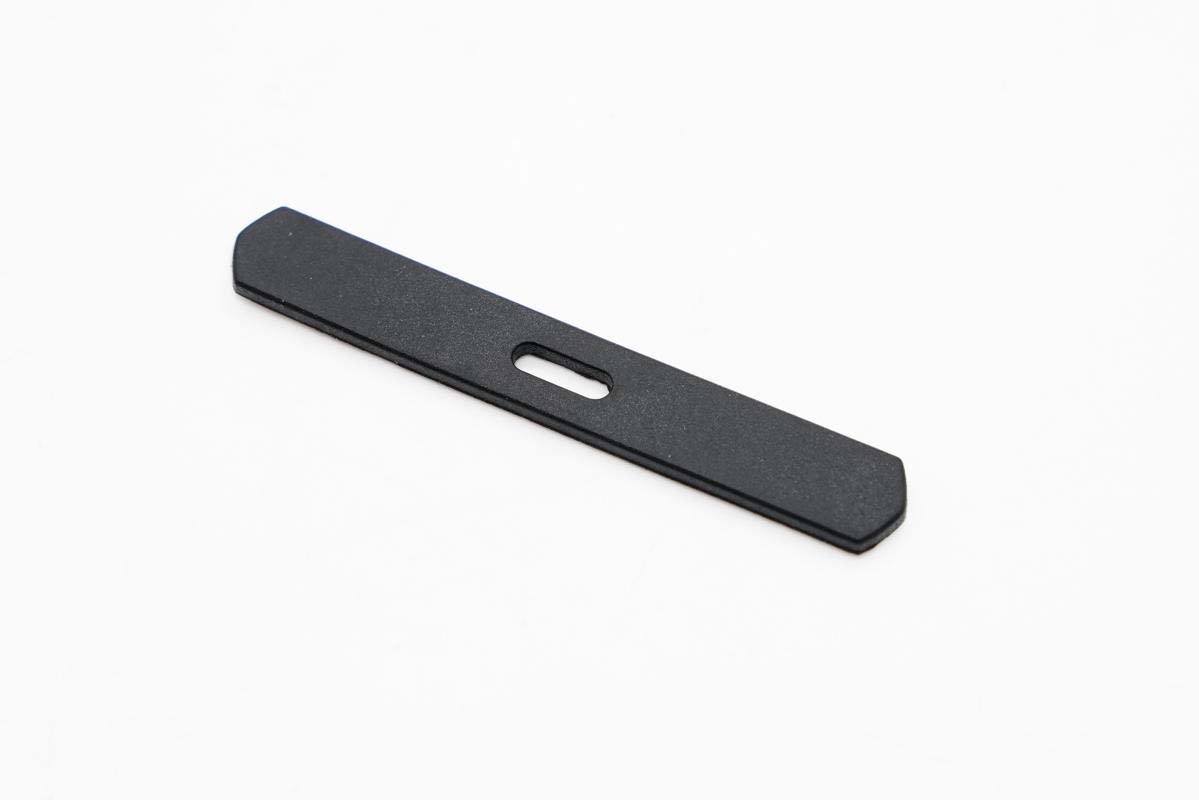

保护垫中心镂空有USB-C公头对应大小的孔。

保护垫另一面是粘贴面,撕掉贴纸即可粘贴在线头侧面上。

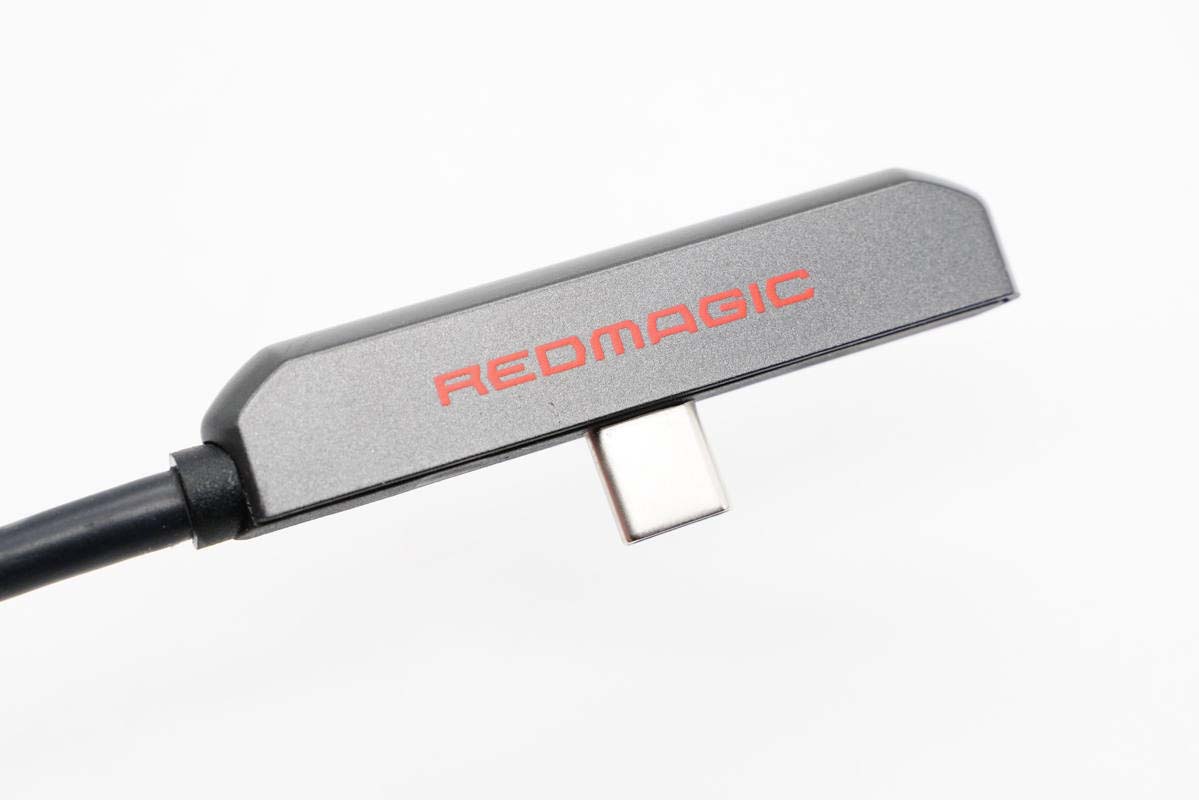

线头塑料壳喷刷银灰色涂料,并印有红色字体的REMAGIC品牌。

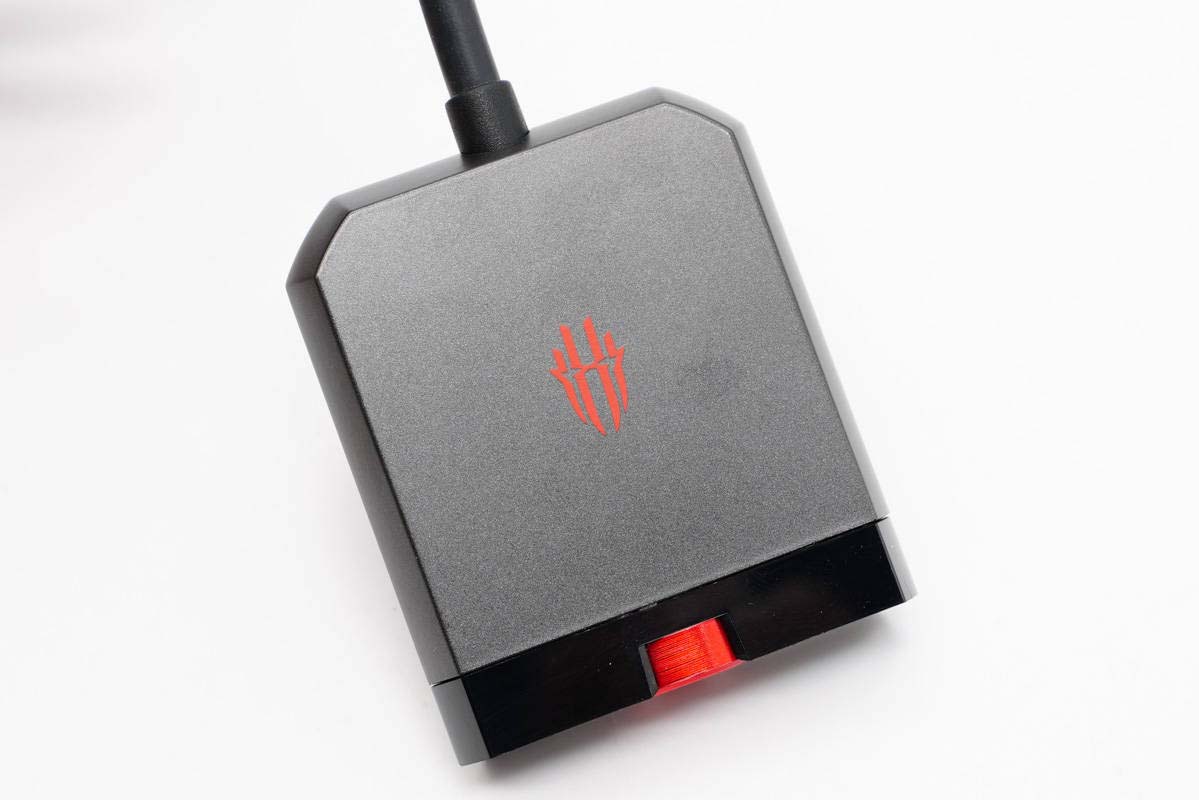

扩展坞主体机身壳也是喷刷银灰色涂料,中心印有红色的红魔logo,接口端黑色塑料壳亮面处理。无论是线头还是扩展坞机身,边缘都采用棱角风格设计,很契合游戏扩展坞的定位。

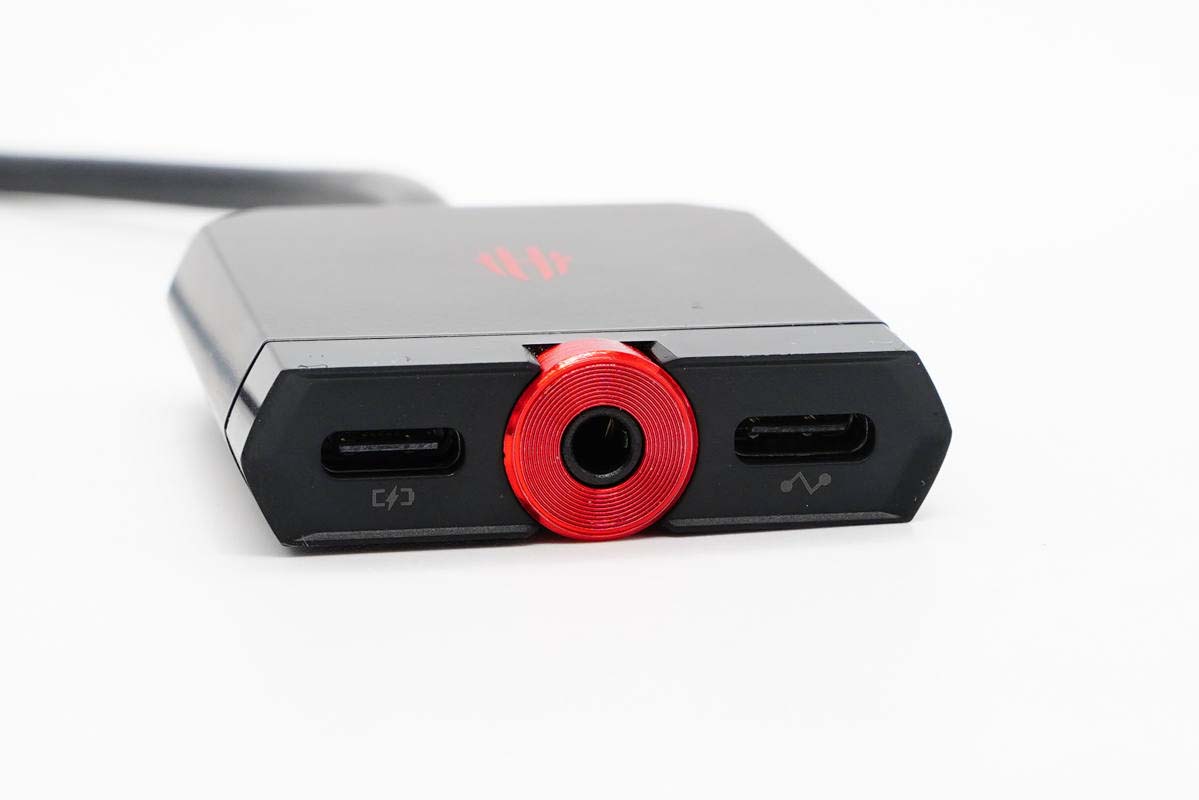

接口端左侧是PD快充接口,右侧是全功能USB-C插口,两个接口旁印有区别标识。中间是3.5mm双向音频插孔,外套红色塑料壳,契合红魔品牌中的“红”元素。

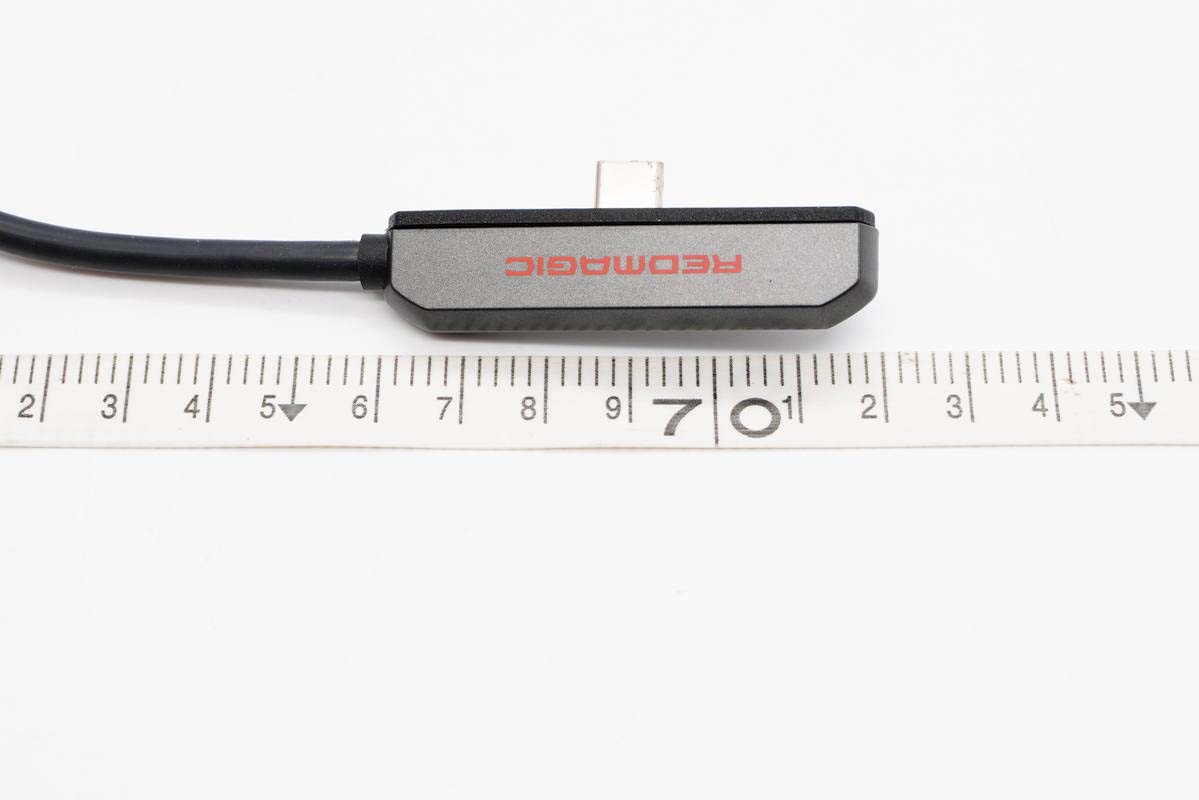

使用卷尺测得线缆(包含线头)总长度约72cm。

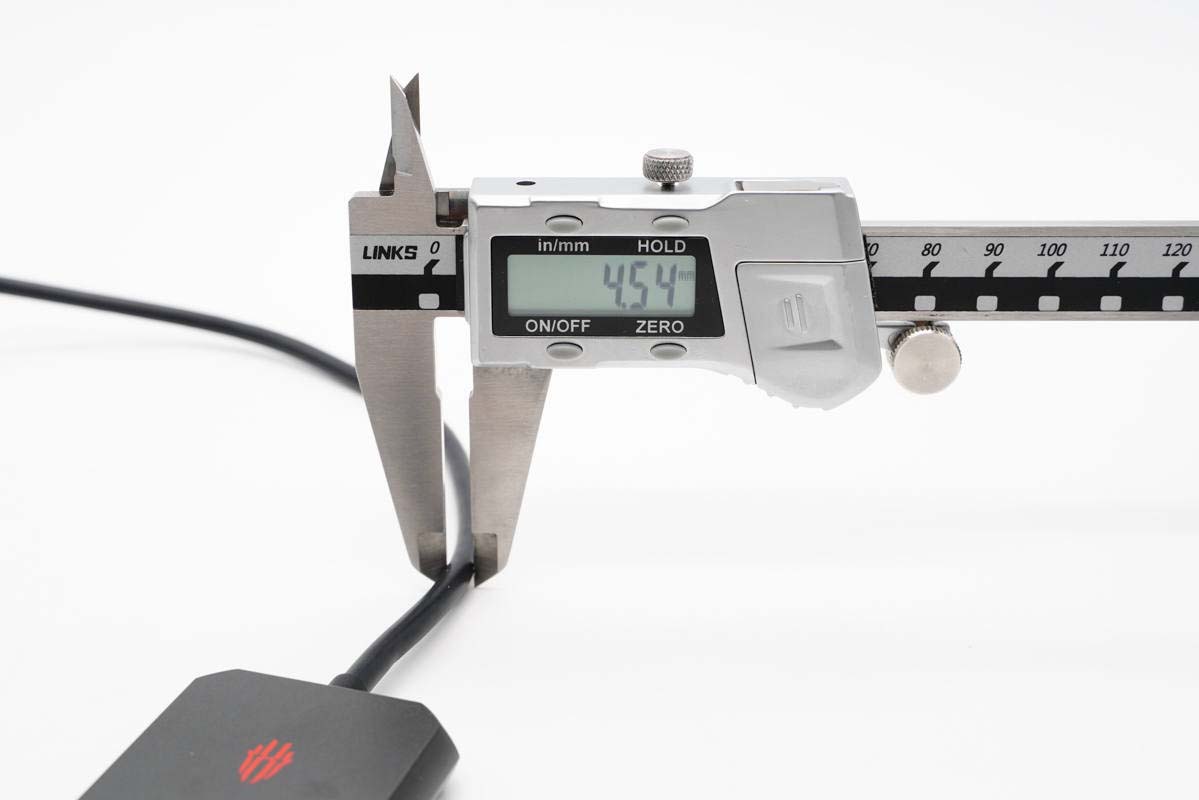

线身直径4.54mm。

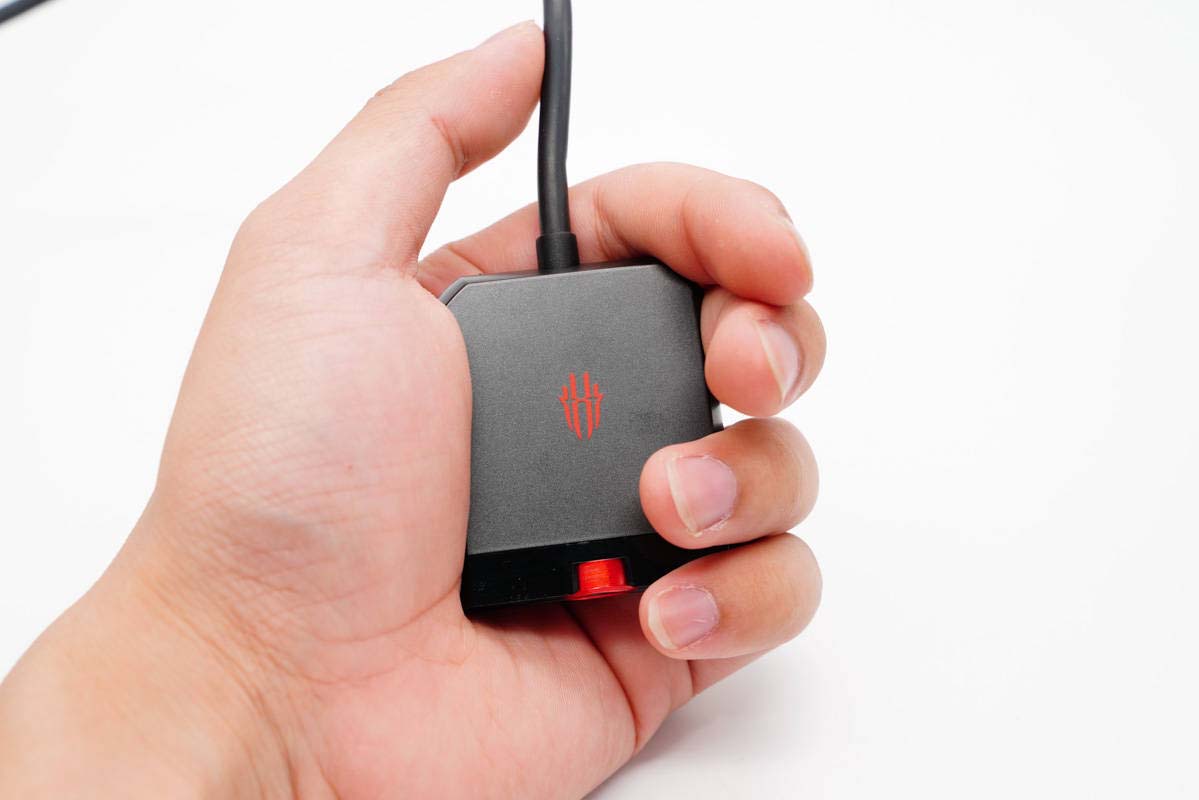

机身拿在手上的直观感受。

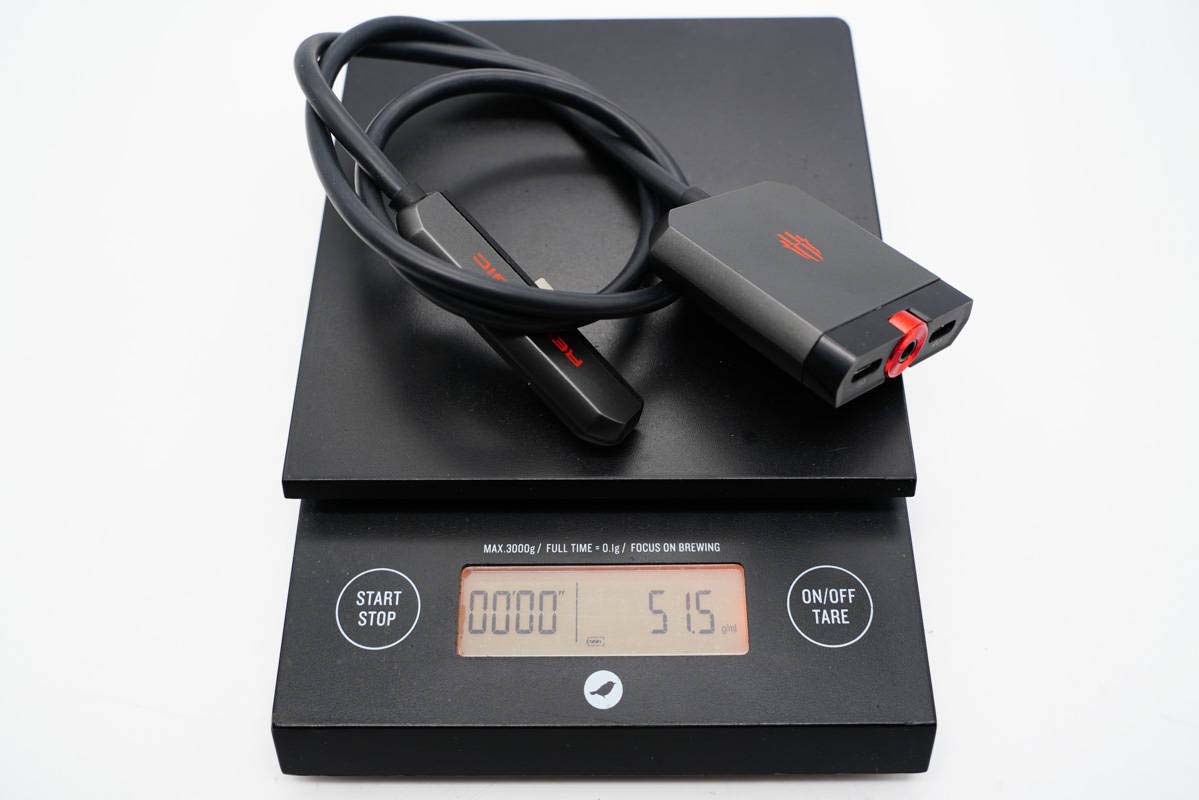

这款扩展坞总重量约为52g。

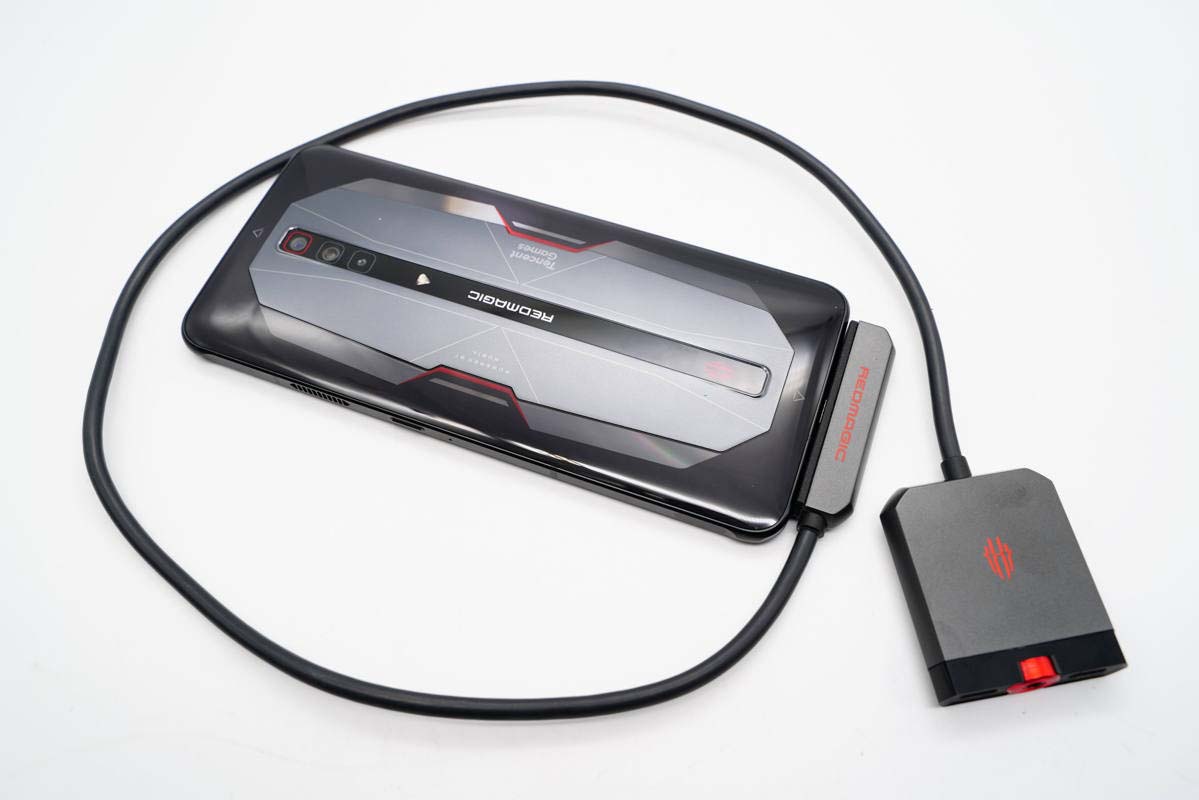

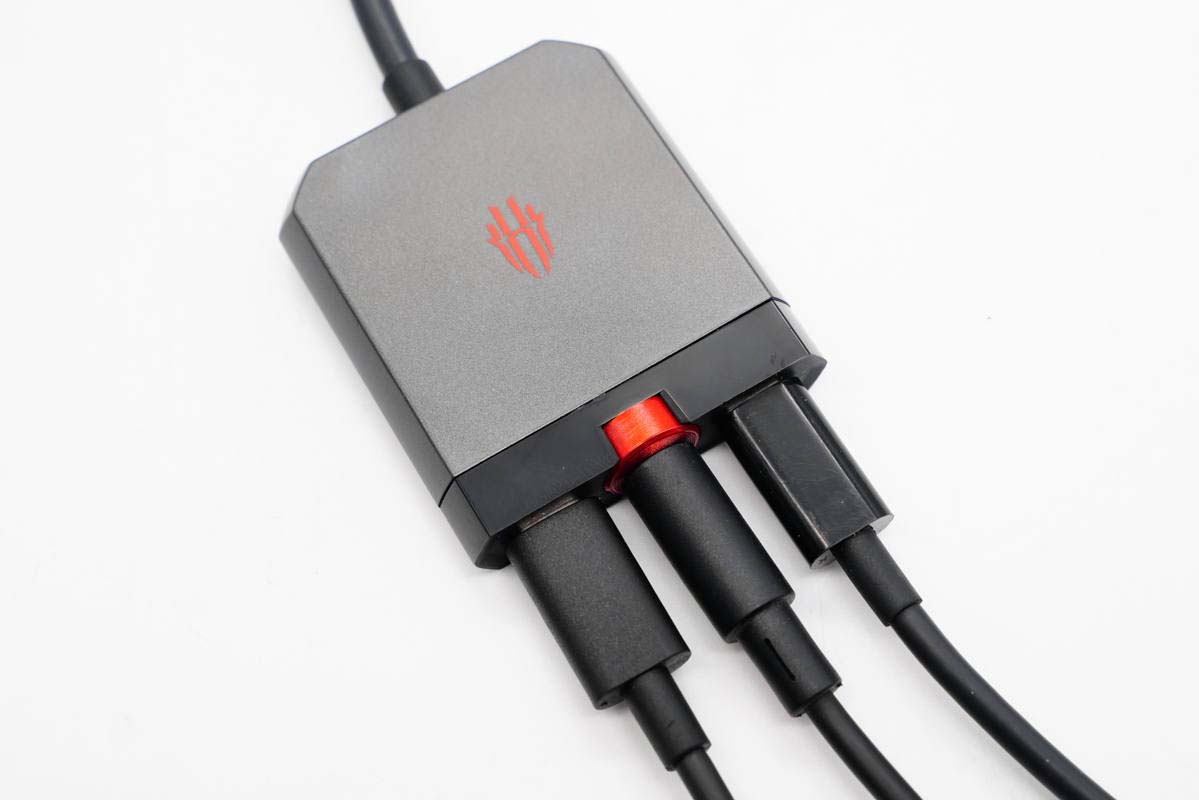

扩展坞使用场景一览,插头连接红魔6 Pro手机。

另一端可连接CC快充线、C to HTMI投屏线以及3.5mm音频线,充电娱乐两不误。

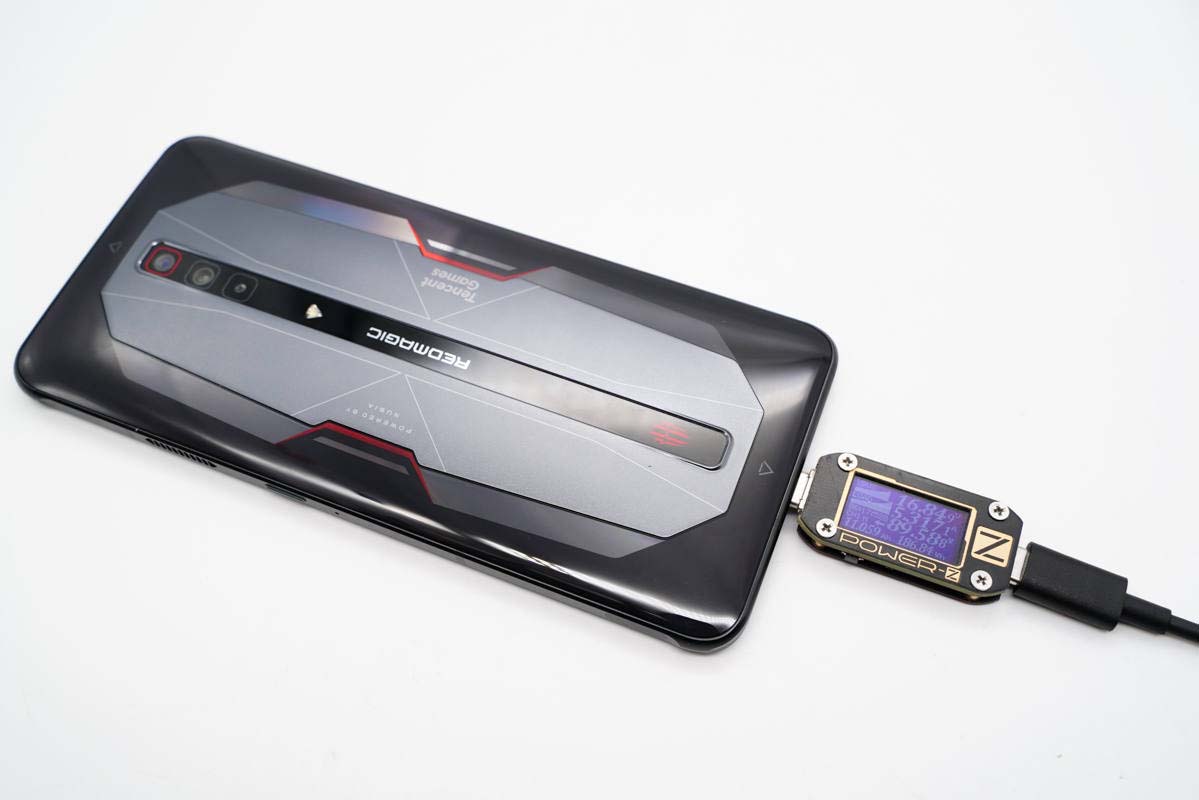

使用麦多多100W氮化镓快充给红魔6 Pro手机进行直充,使用ChargerLAB POWER-Z KM001C测得直充功率为16.84V 5.32A 89.58W。

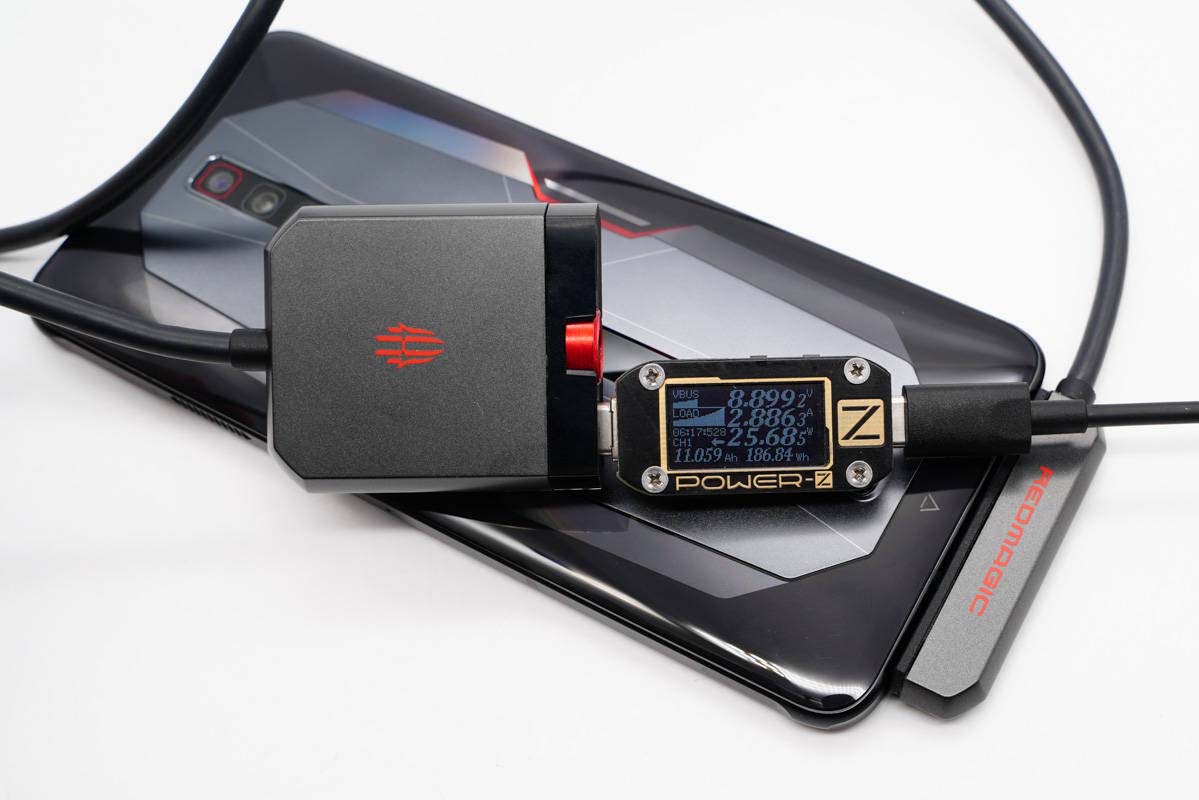

而连接扩展坞后,使用扩展坞的充电接口为手机充电,测得此时充电功率为8.9V 2.89A 25.68W。

二、红魔手游扩展坞拆解

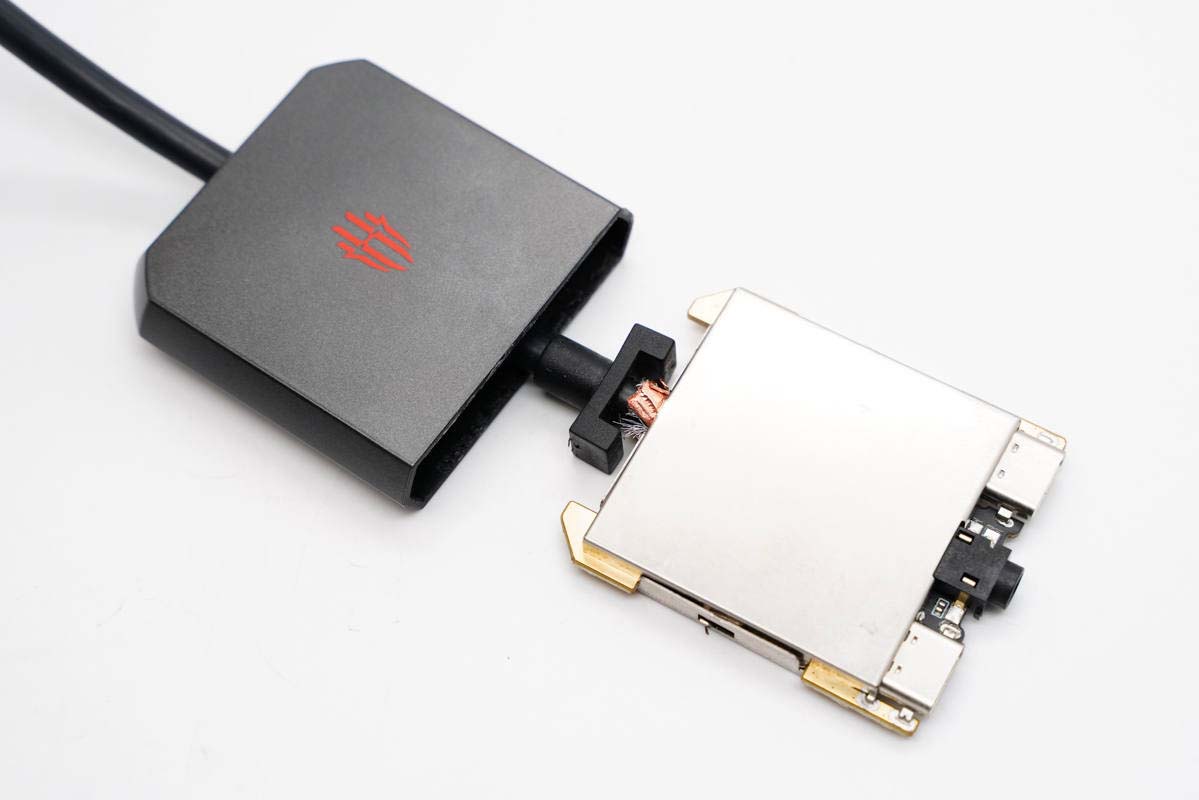

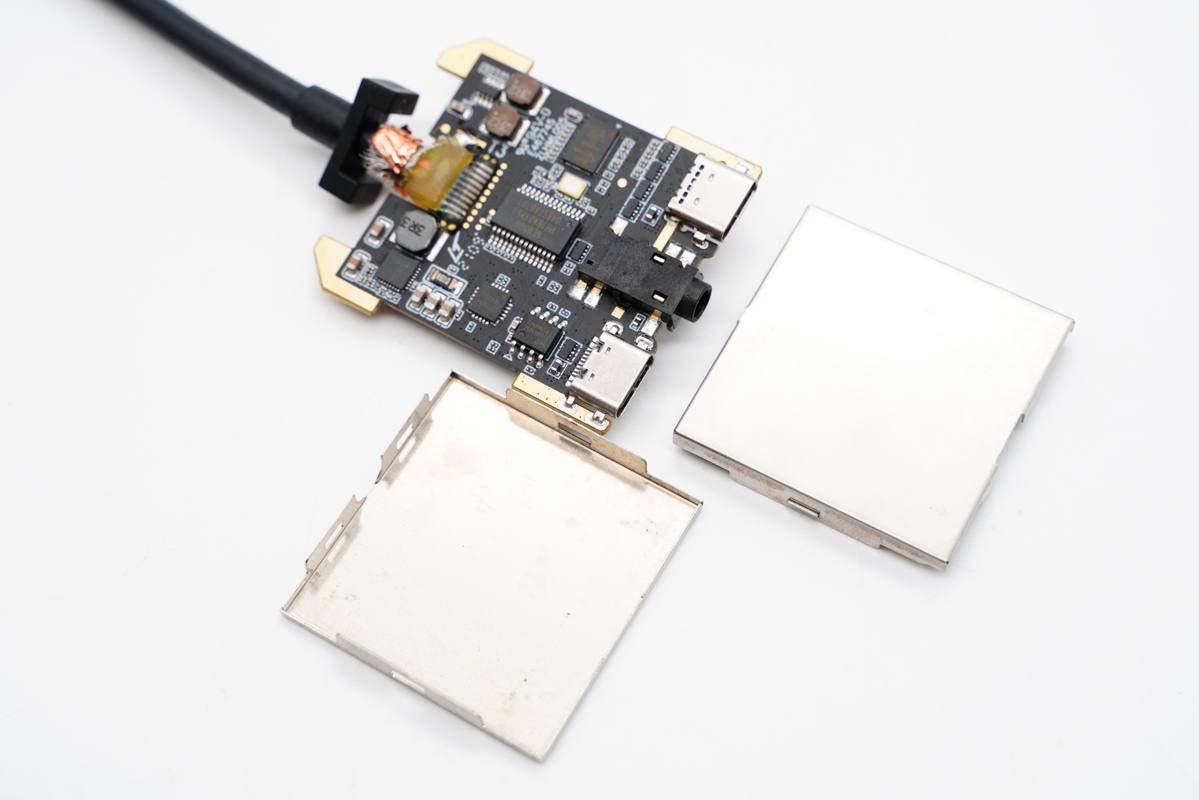

将扩展坞机身拆开,内部PCB板正背面均覆盖金属屏蔽罩。

金属屏蔽罩采用卡扣固定。

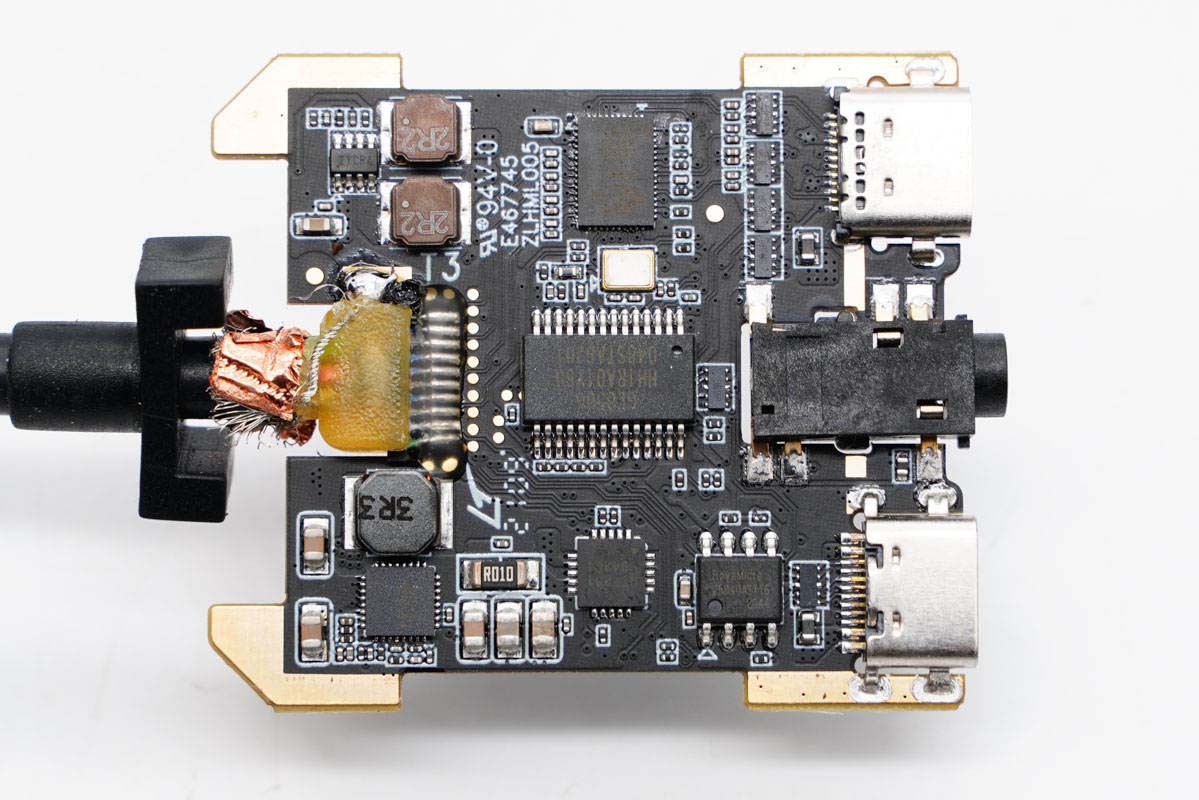

PCB板四端沉金处理,板子中心是一颗USB HUB芯片。

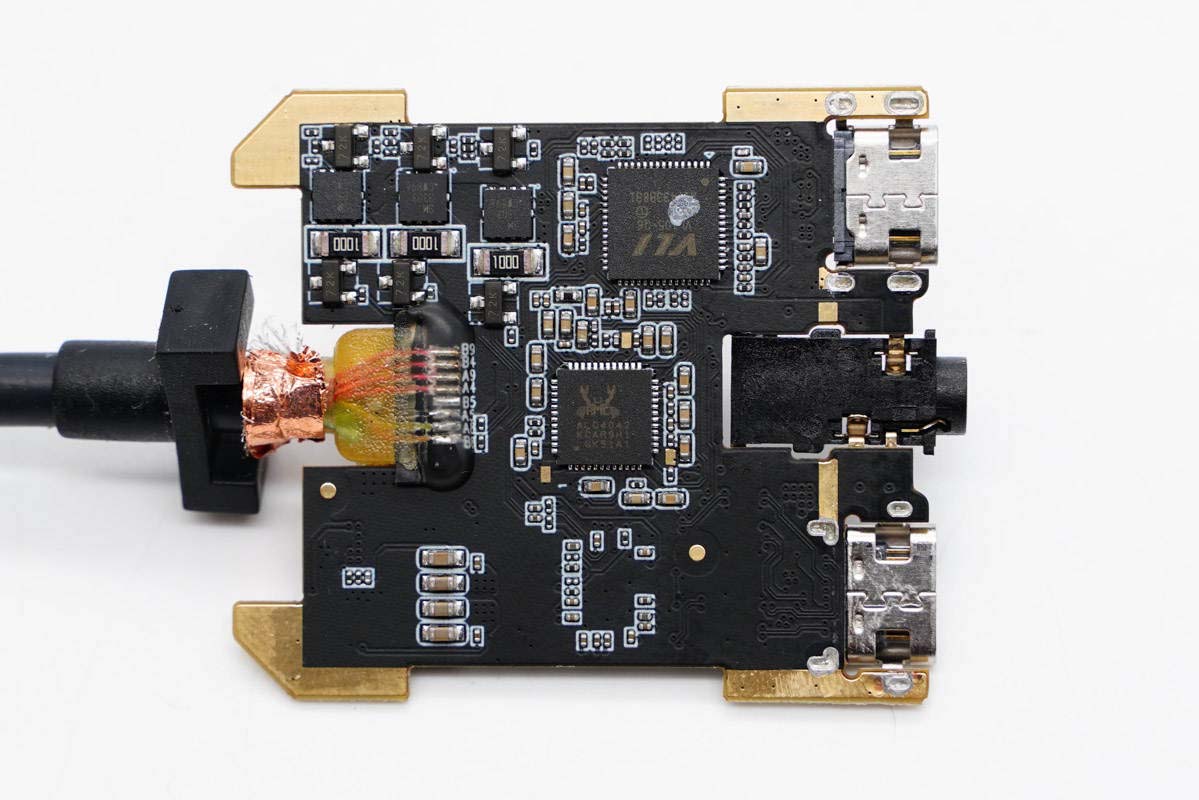

另一面设有威锋电子和瑞昱的芯片以及左上角三颗MOS管,连接线芯注塑加固保护,USB母座以及耳机插孔沉板设计。

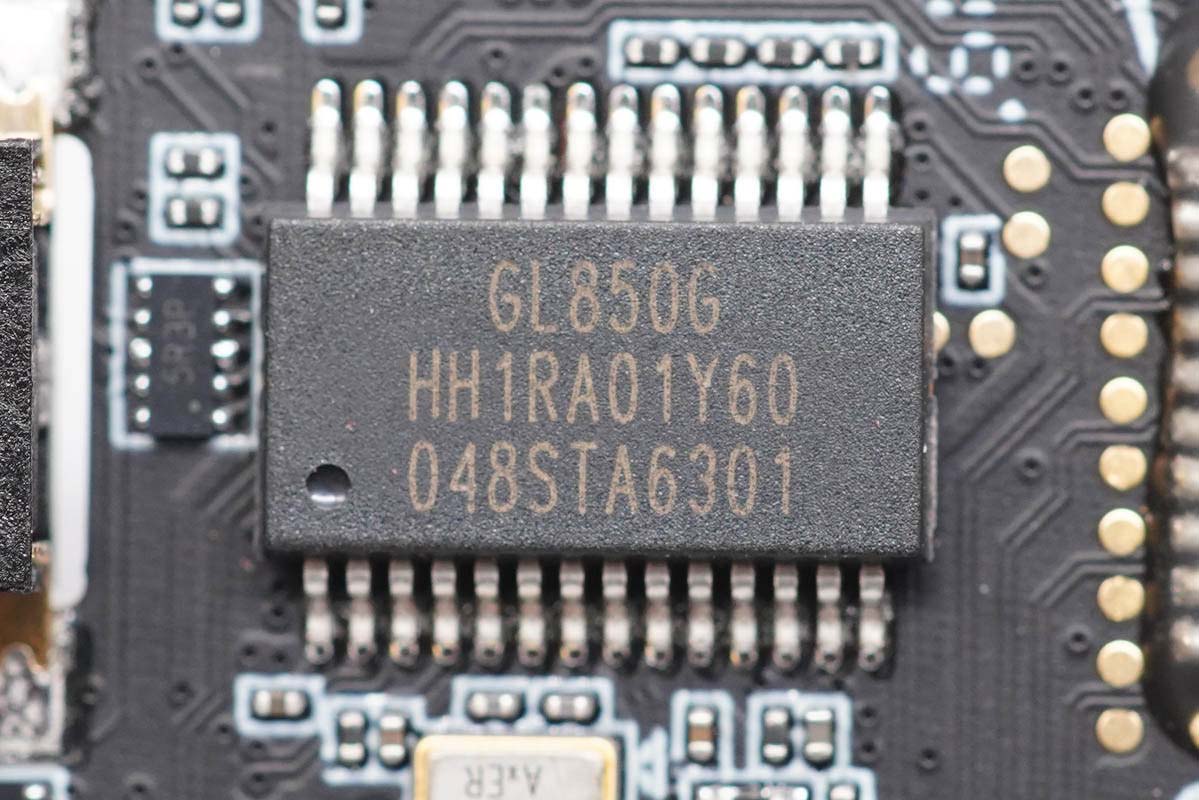

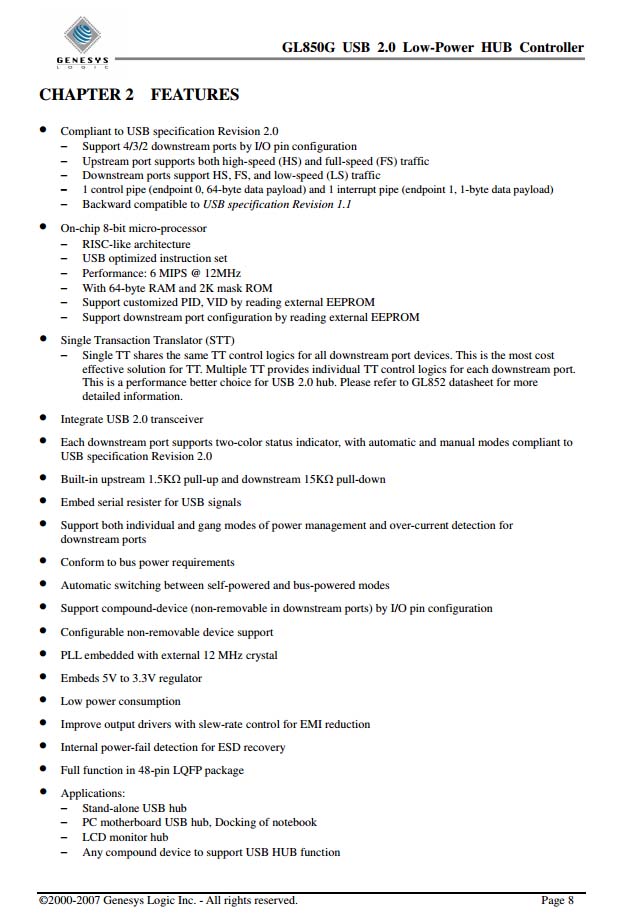

USB2.0 HUB芯片GL850G,这是创惟科技的高级版本集线器解决方案,完全符合通用串行总线规范修订版2.0。GL850G继承了创惟科技的尖端技术,以节省成本和降低功耗的串行接口设计。与全球所有USB2.0集线器解决方案相比,GL850G具有公认的兼容性,更低的功耗系数和更好的成本结构。

GL850G具有简化板级设计的多种优势,有助于为系统集成商实现最低的BOM(物料清单)。GL850G将5V至3.3V和3.3V至1.8V压降稳压器集成到单个芯片中,因此无需外部LDO。此外,GL850G的电源使能引脚支持高使能和低使能电源开关,从而为组件选择提供了更好的灵活性。

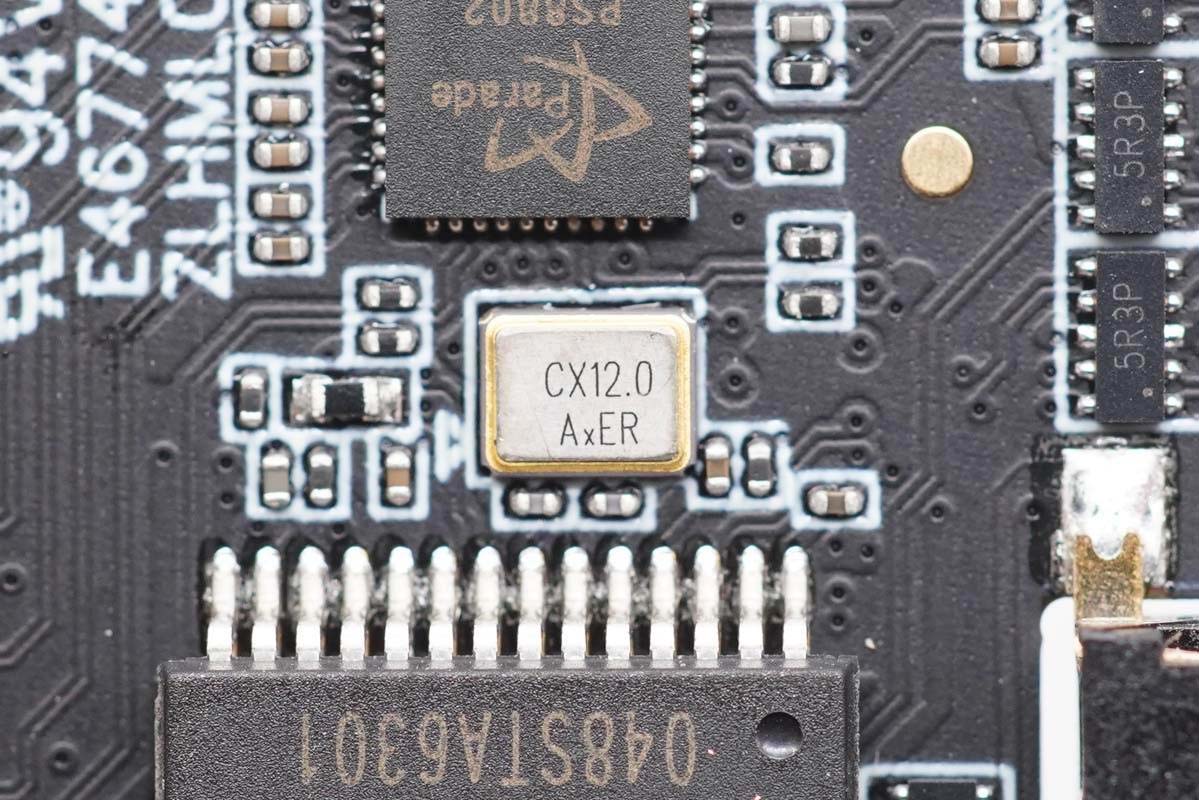

12MHz无源晶振,为HUB芯片提供精确的时钟。

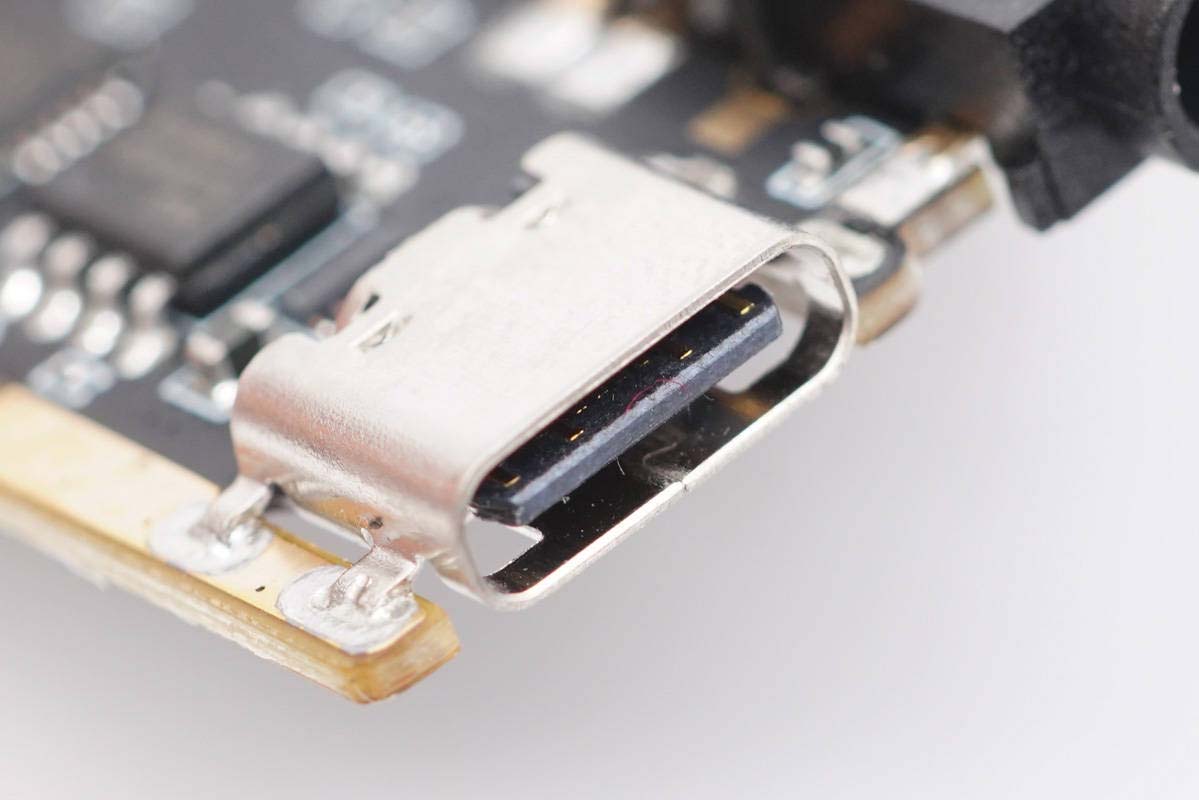

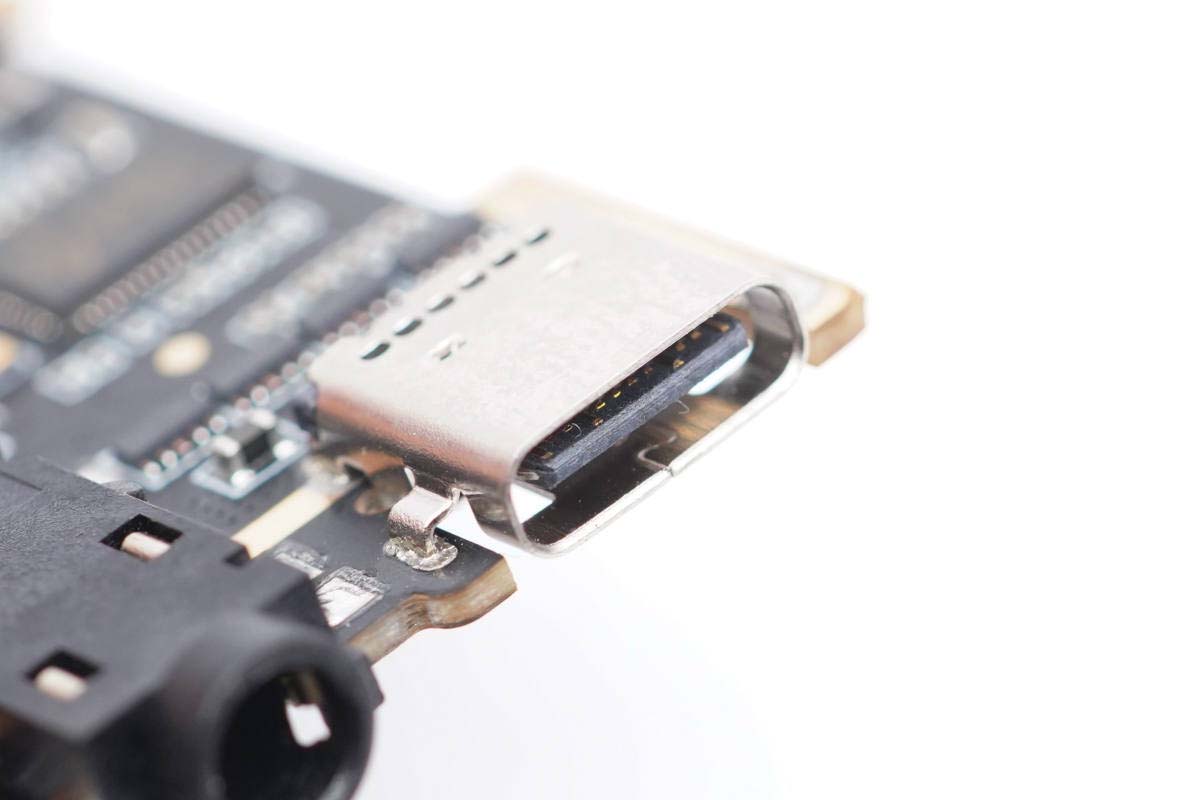

USB-C充电接口母座特写,沉板过孔焊接。

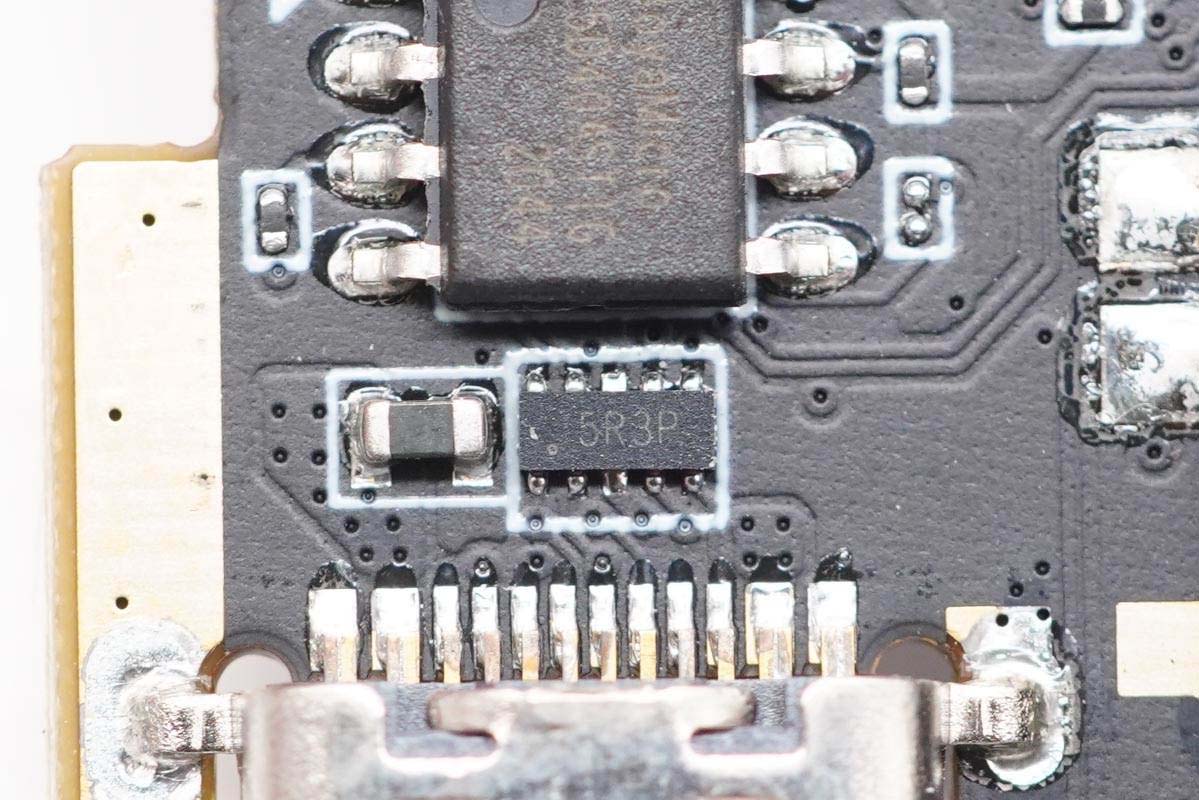

USB-C接口旁设有丝印5R3P的TVS阵列。

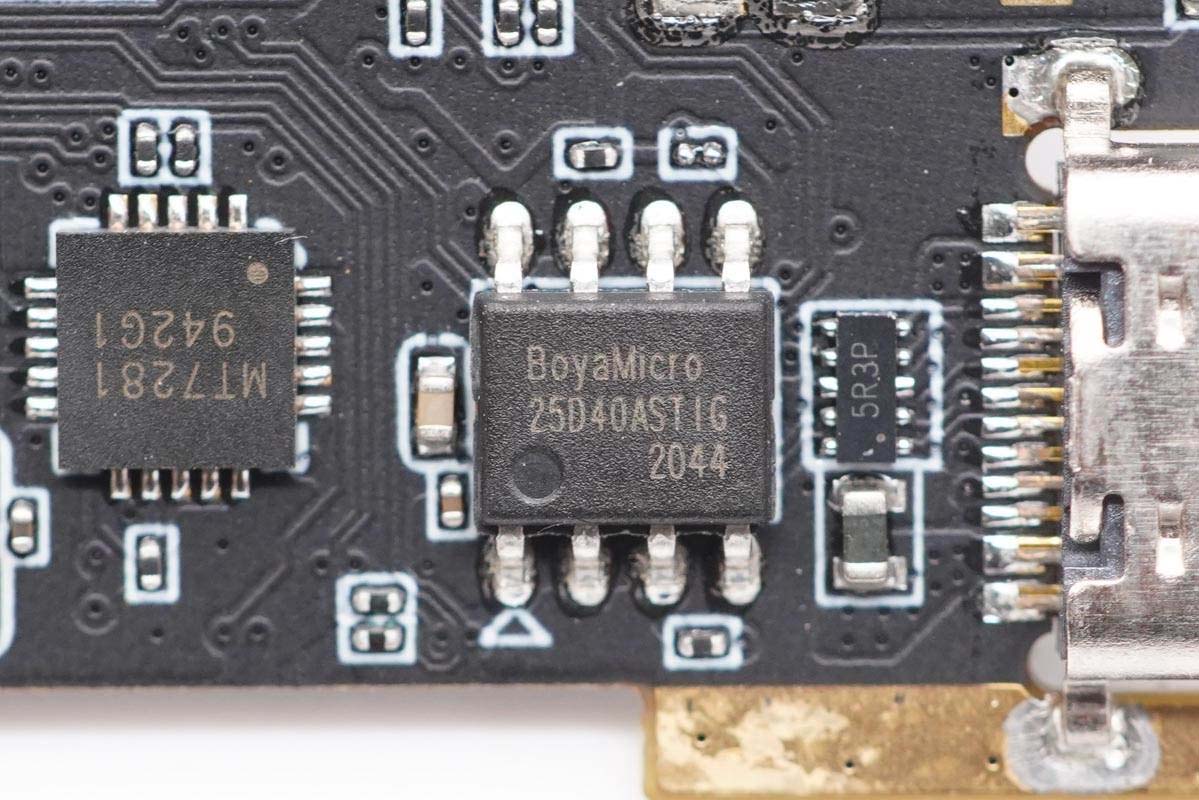

博雅BY25D40 3.3V SPI Nor Flash。

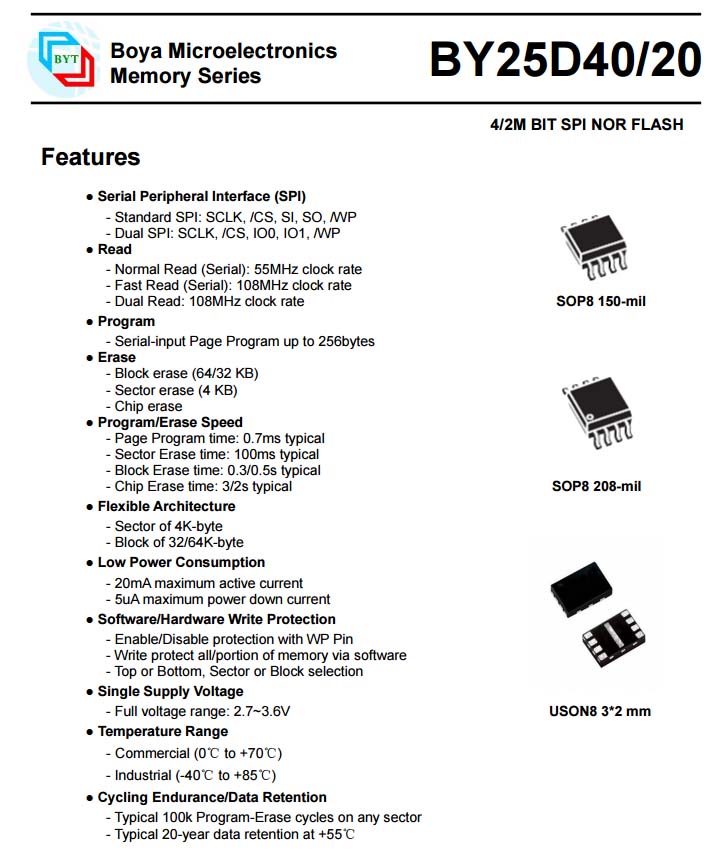

博雅BY25D40资料信息。

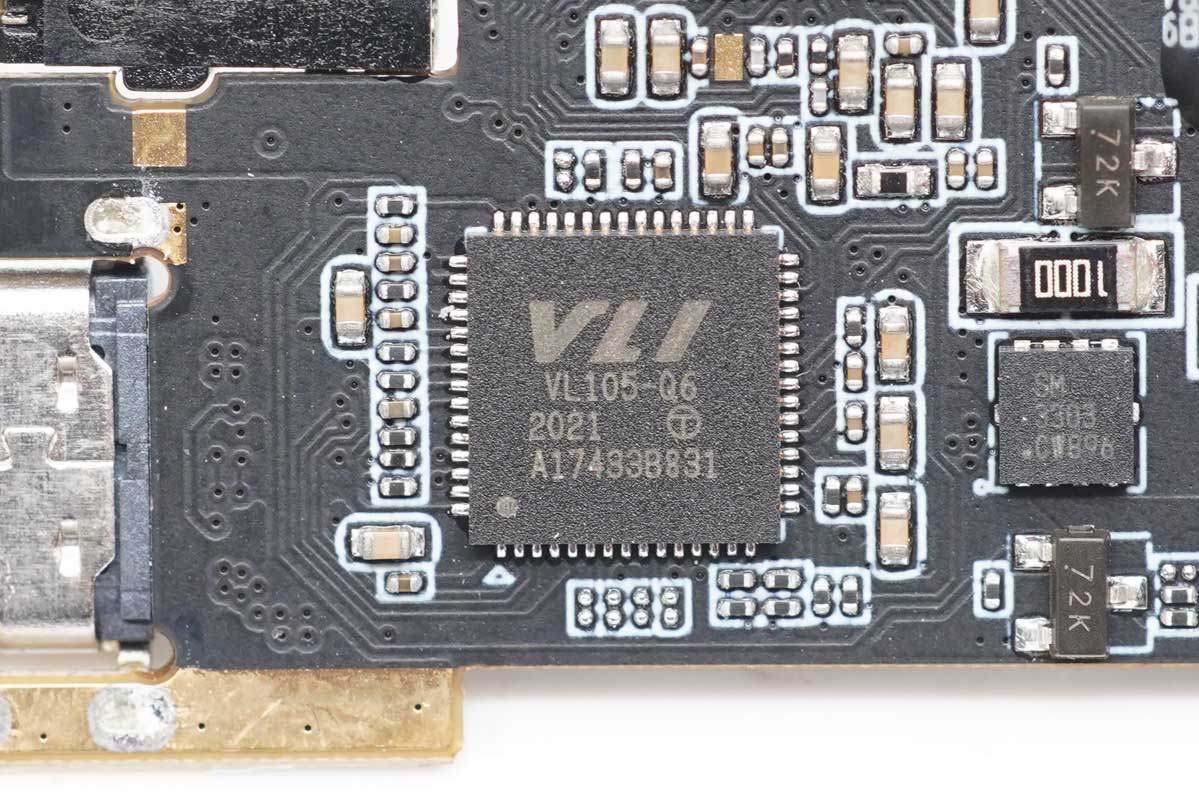

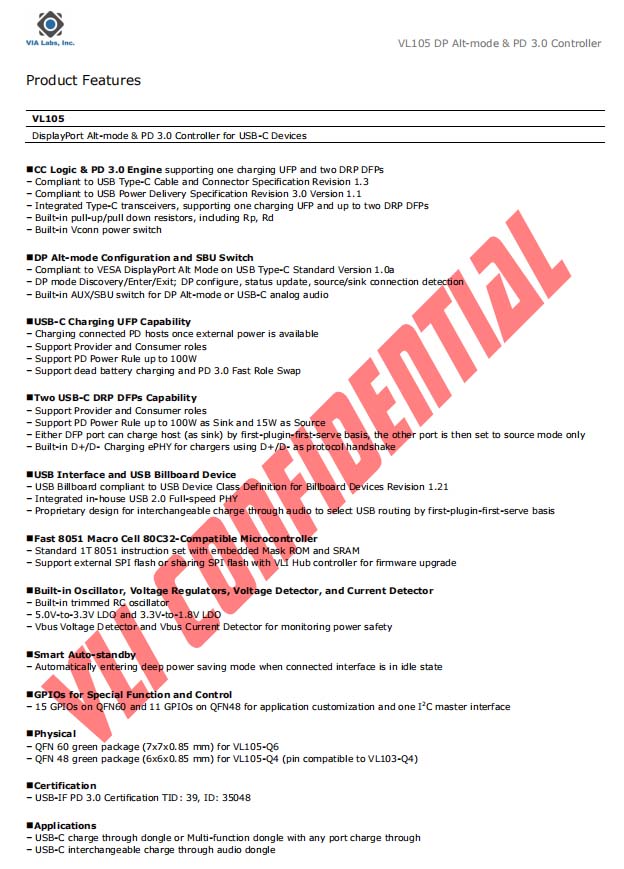

威锋电子VL105 DisplayPort替代模式USB PD控制芯片,同时整合一个上行USB Type-C口与两个下行USB Type-C口。两个下行埠皆支持装置充电与耳机使用,实现任意插拔(盲插)功能,符合用户使用习惯,完整延续VL103既有特色及功能,更大幅降低PCB尺寸,装置设计因此有更多变化。

VL105更有业界首创Charger Extender功能,让USB Type-C转接器或扩展坞可依据上行接入装置不同而为USB Type-C多口充充电扩充装置或是原本的转接器,轻松对笔记本、手机、移动电源、蓝牙耳机等带电池的装置进行充电。

充电头网拆解了解到,威锋电子的产品还被华为VR眼镜原装数据线、希捷5A2C七口多功能硬盘拓展坞、华硕Type-C 五合一多功能扩展坞、阿卡西斯多功能转换器、黑鲨快充数字耳放、优越者USB-C多功能扩展坞等知名品牌的数十款产品采用过。

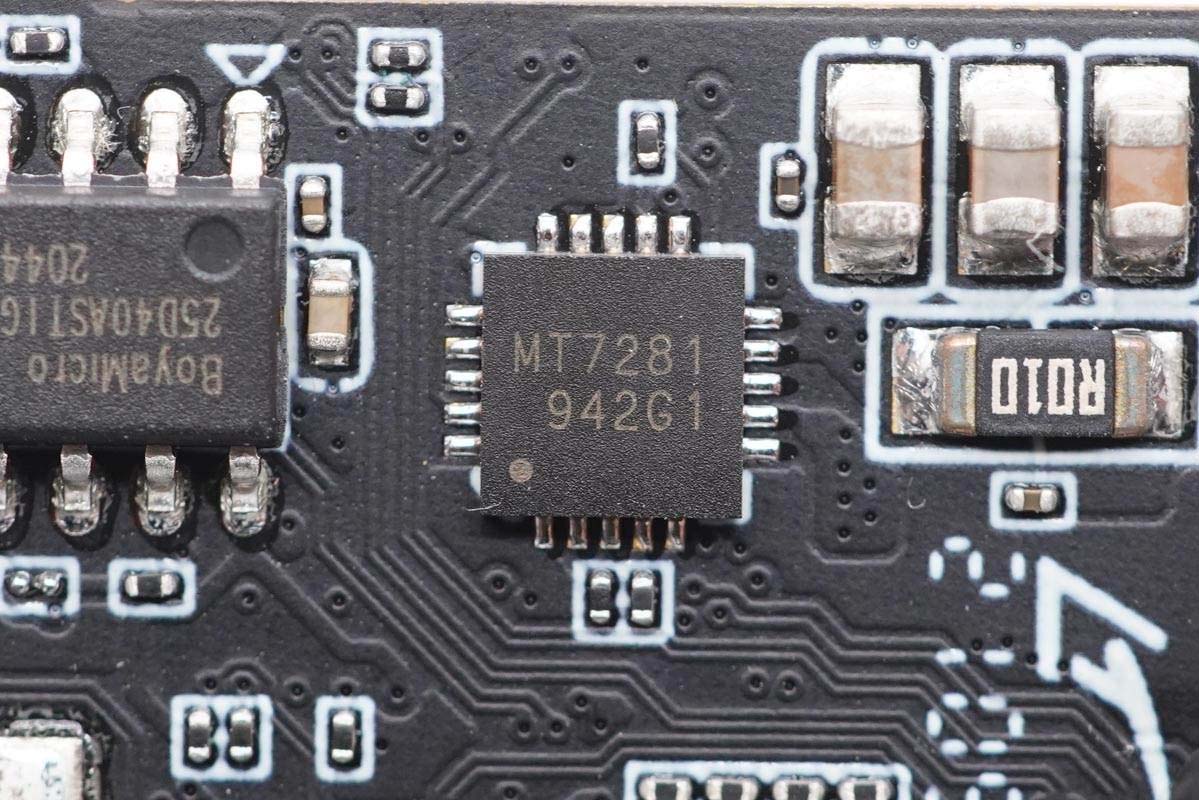

丝印MT7281。

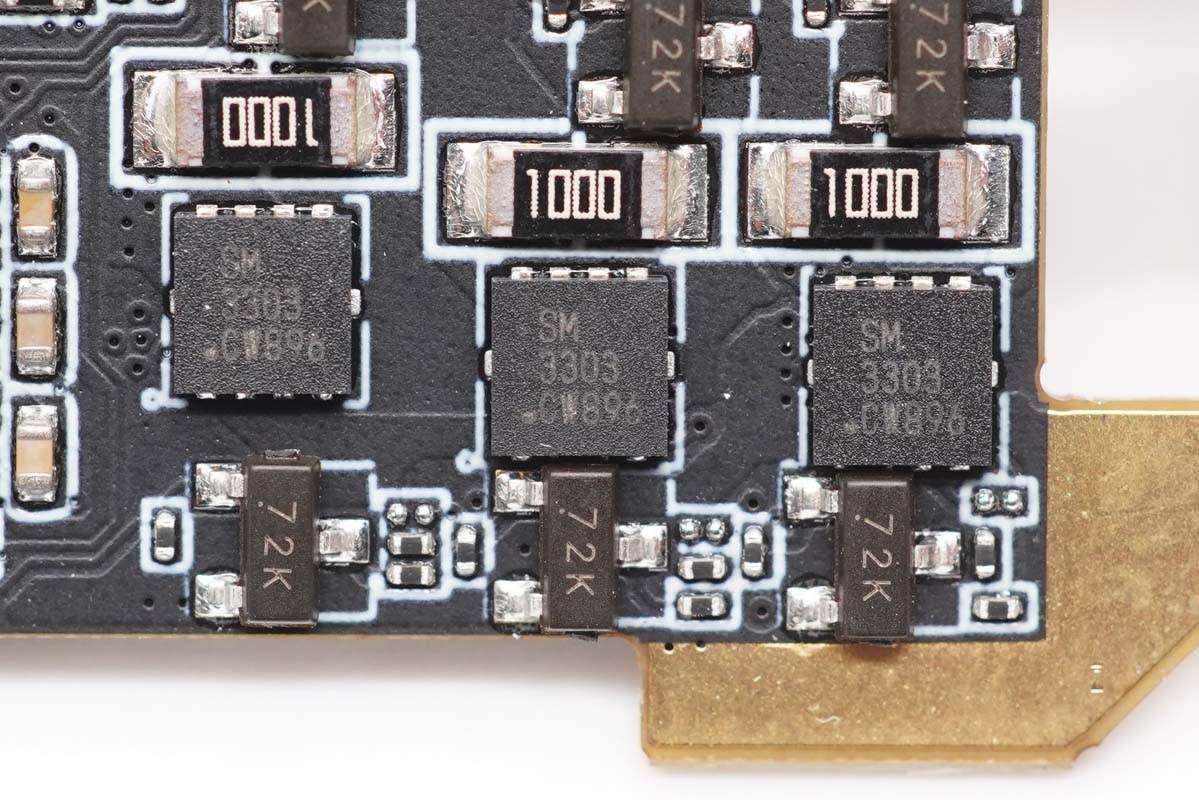

大中三颗SM3303PSQG PMOS管,耐压30V,用于配电切换。

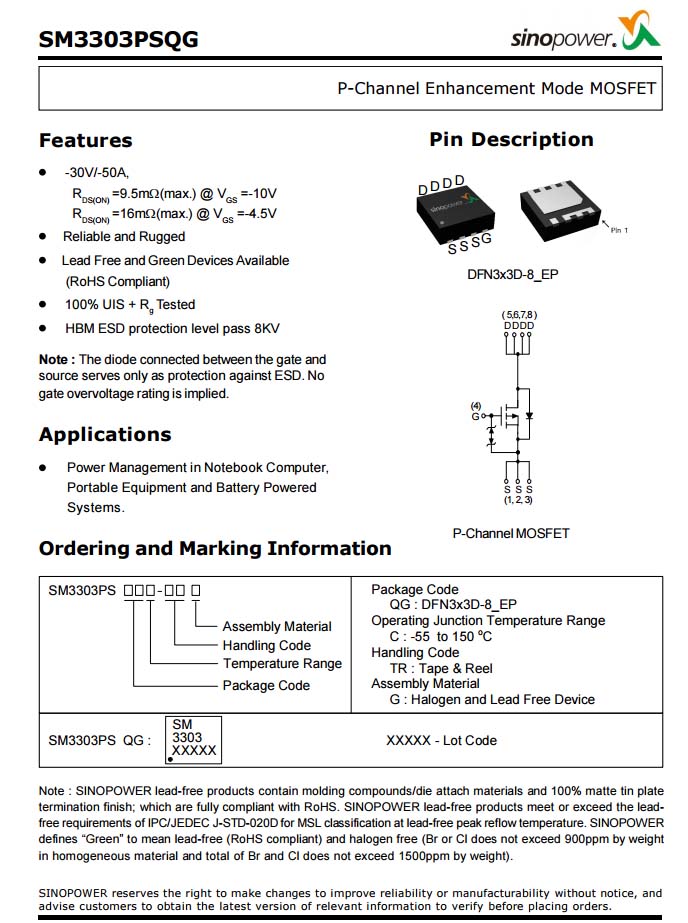

大中SM3303PSQG资料信息。

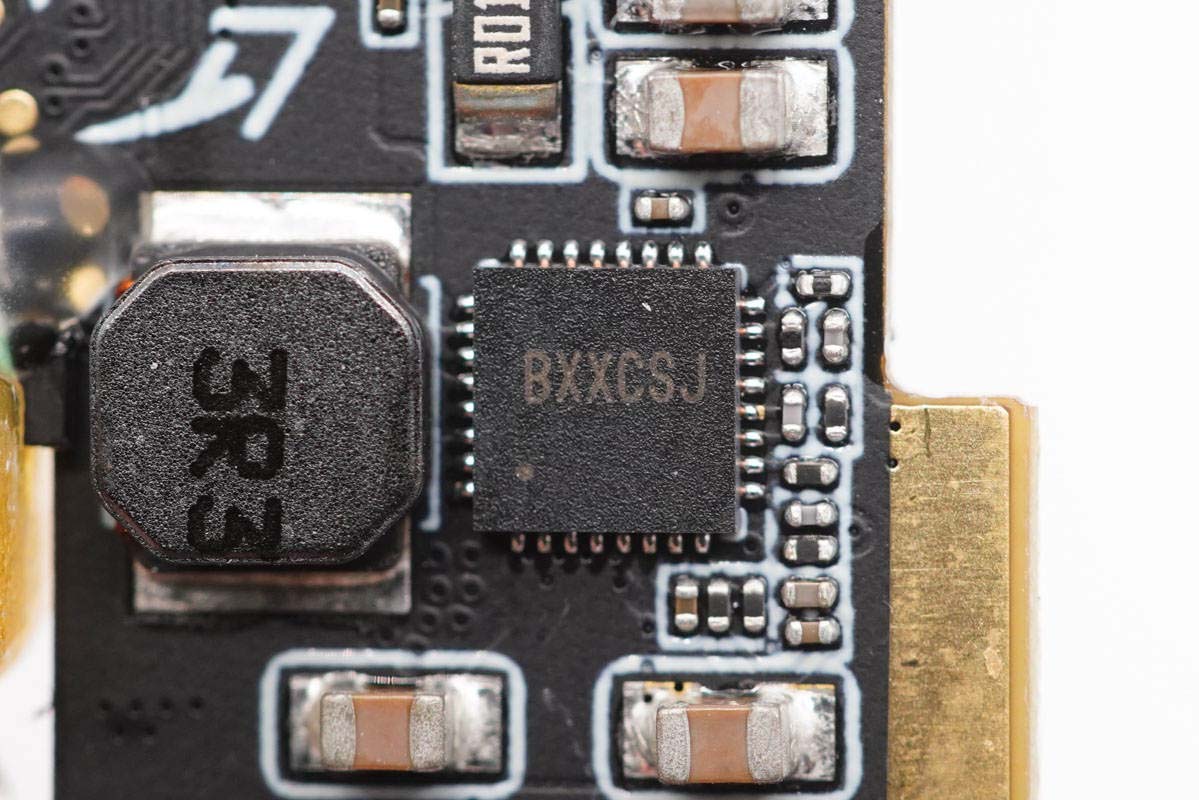

矽力杰 SY9329C 同步升降压转换器,内置25mΩ开关管。支持4-28V输入电压。

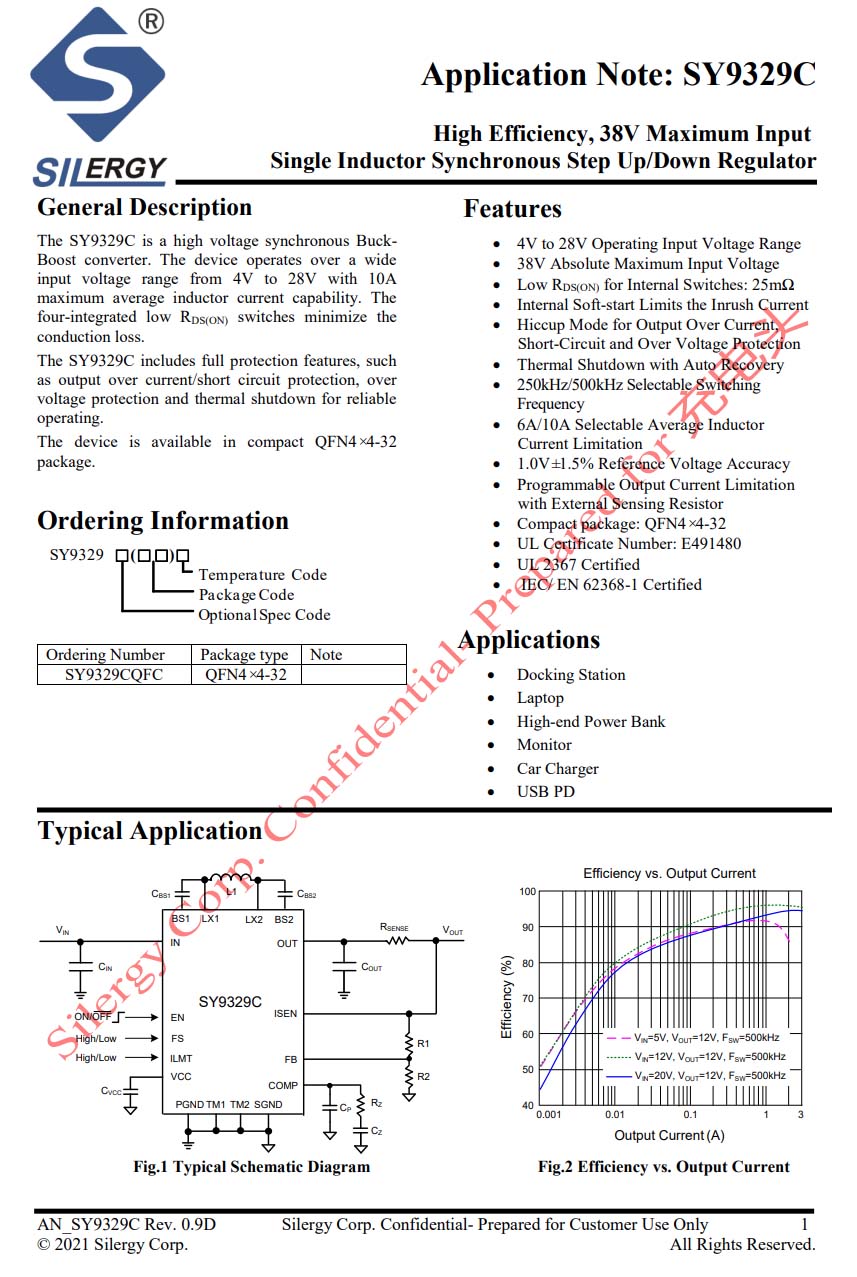

矽力杰 SY9329C 详细资料。

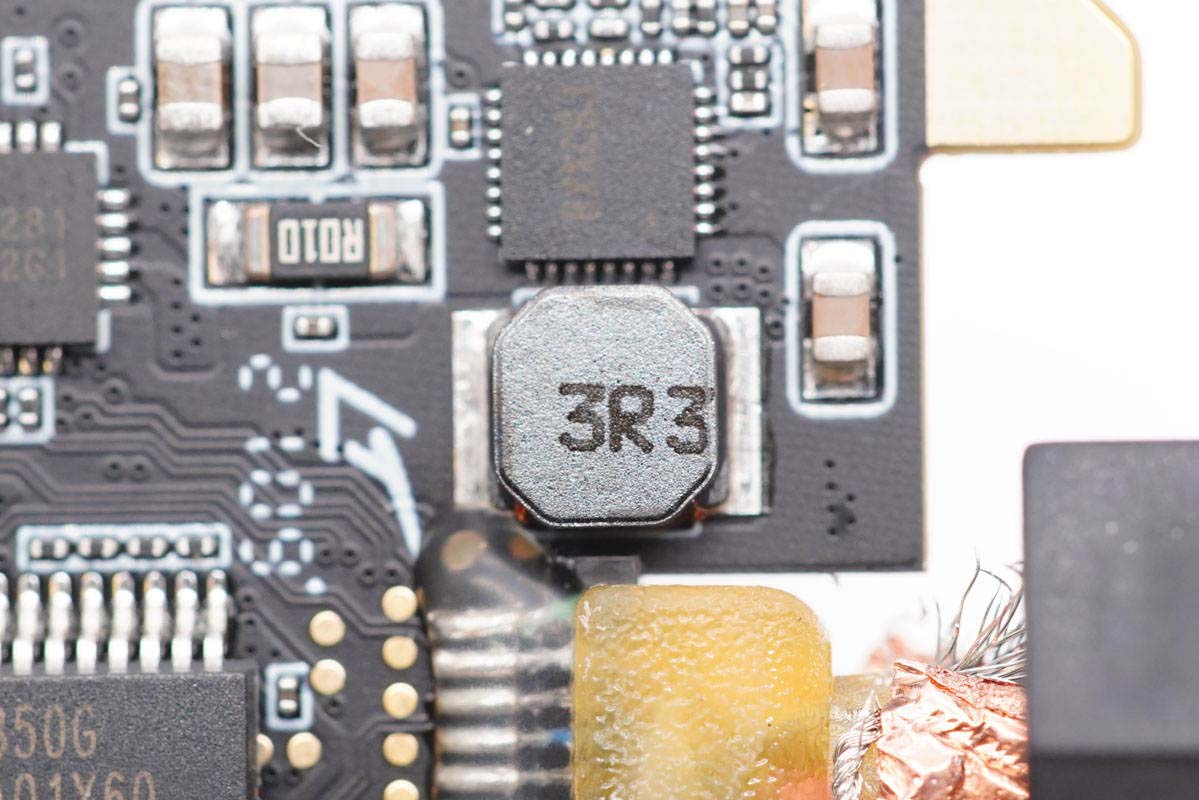

3.3μH 电感。

另一个全功能USB-C口母座特写。

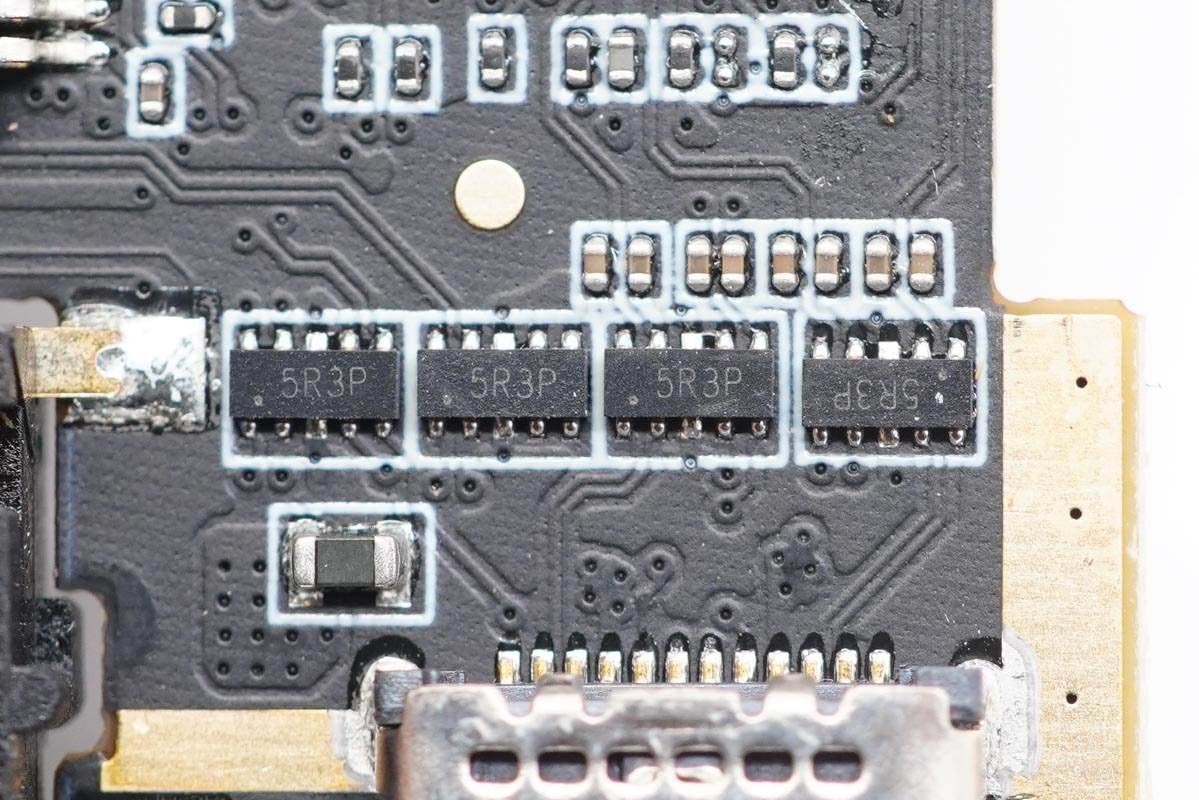

用于该接口静电保护的TVS阵列。

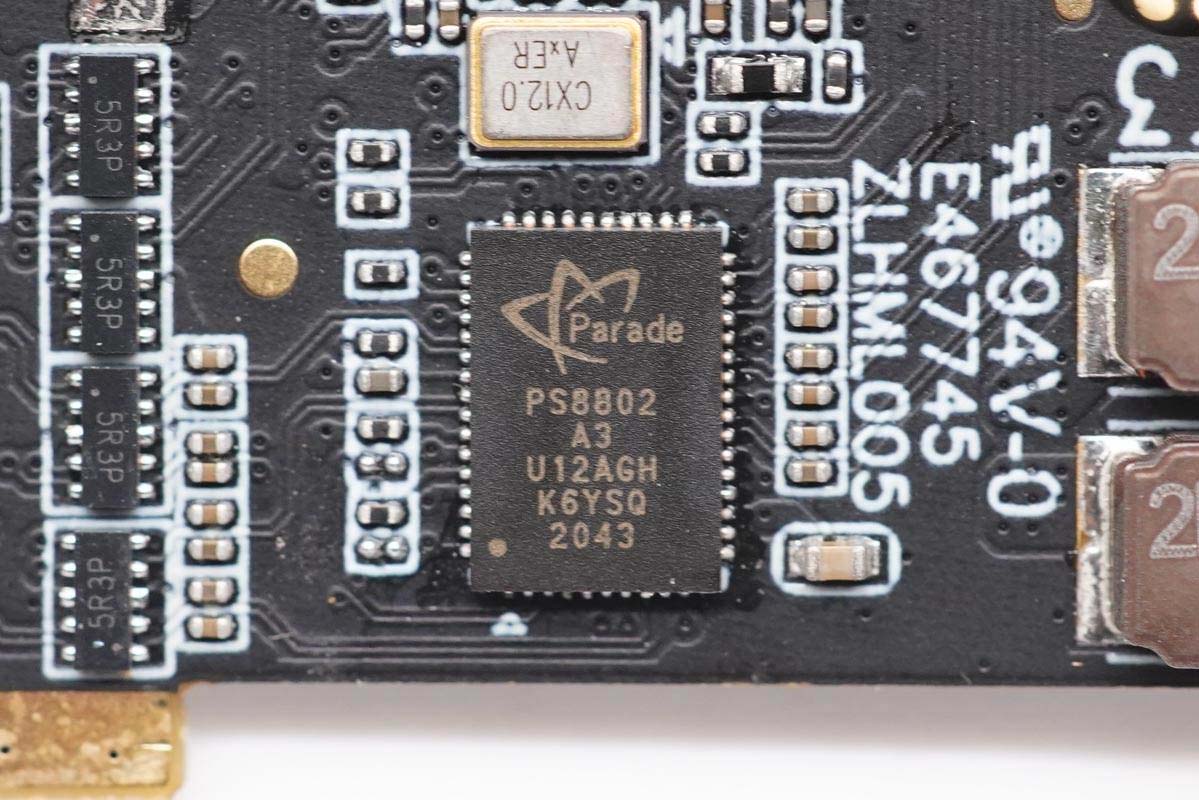

谱瑞PS8802,用于DP视频和USB信号输出。

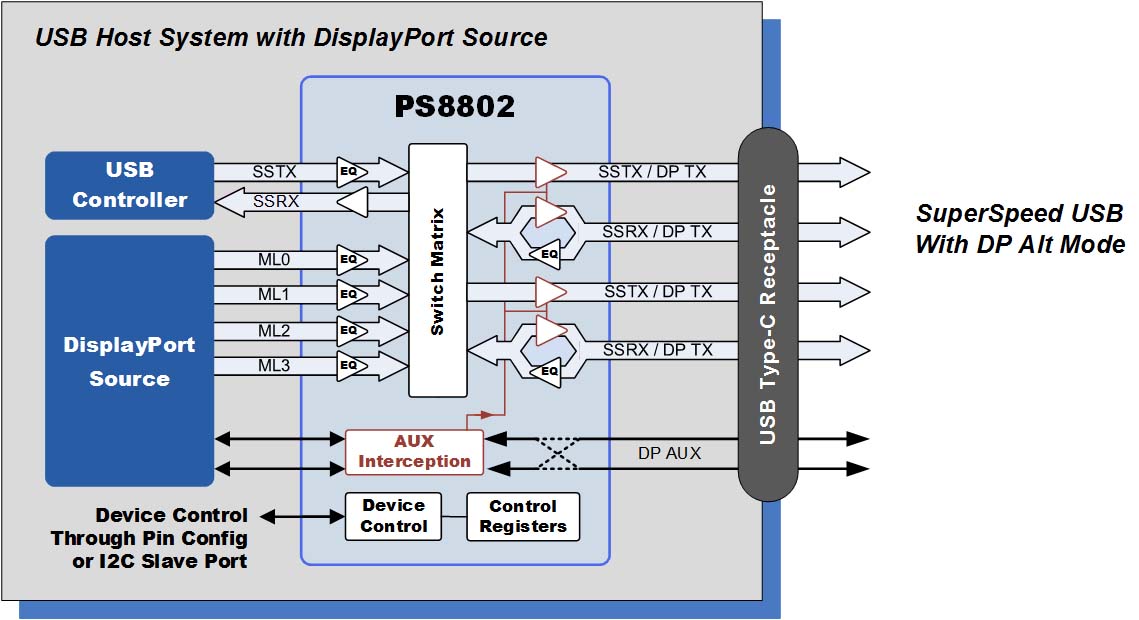

谱瑞PS8802框图。

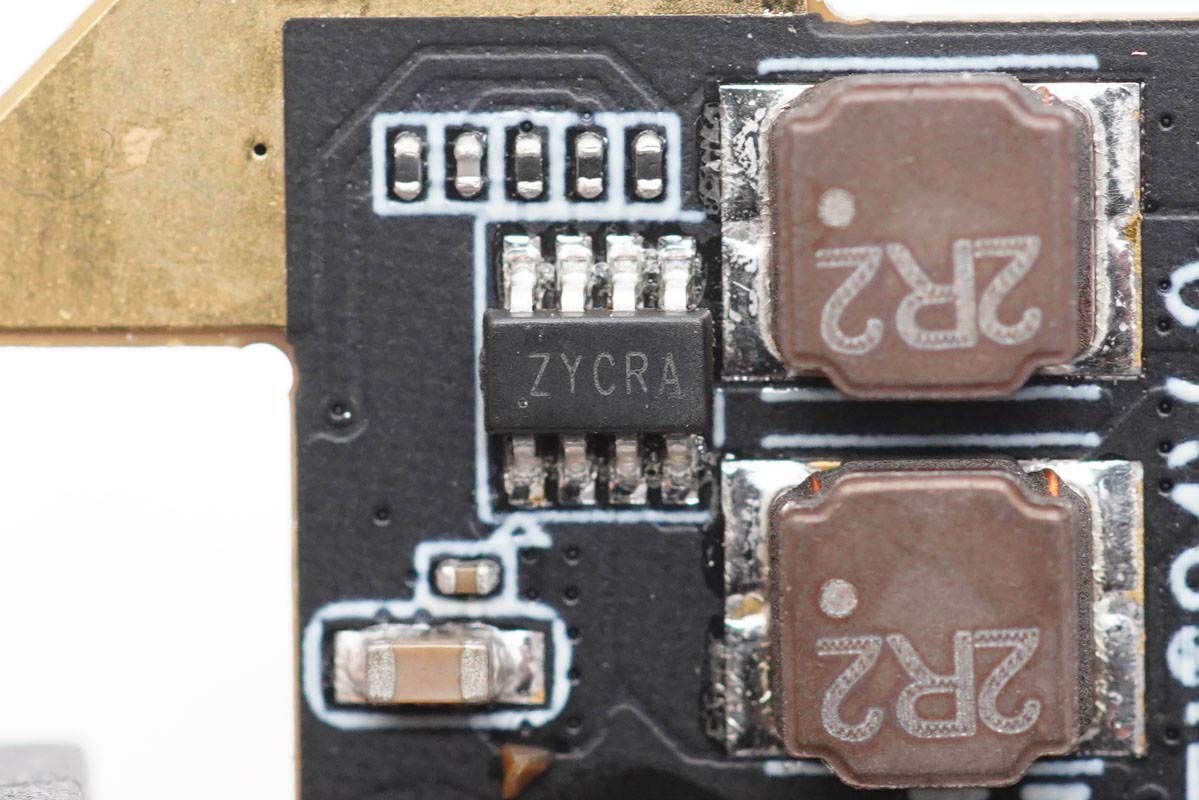

矽力杰 SY8029 双路2A同步整流降压转换器。

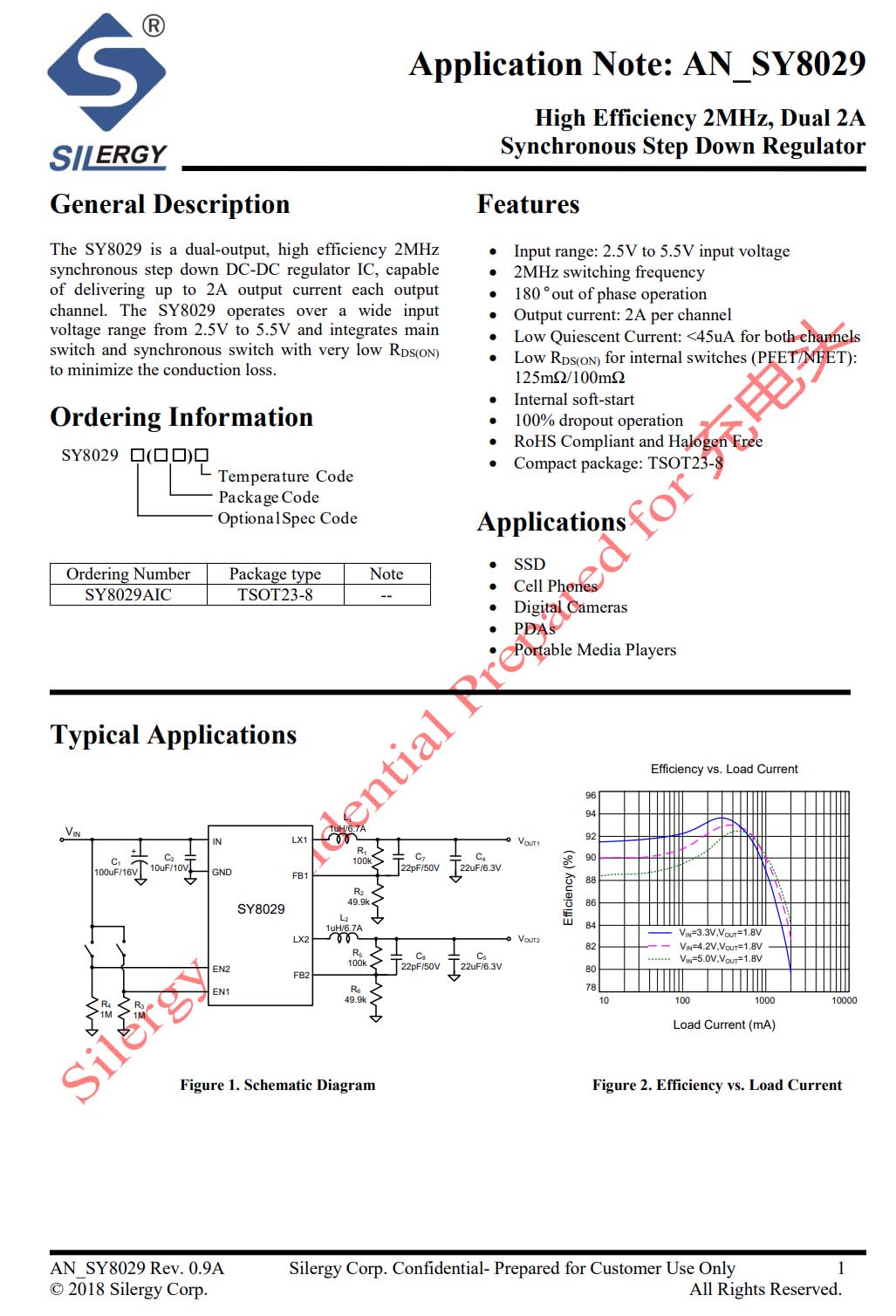

矽力杰 SY8029 详细资料。

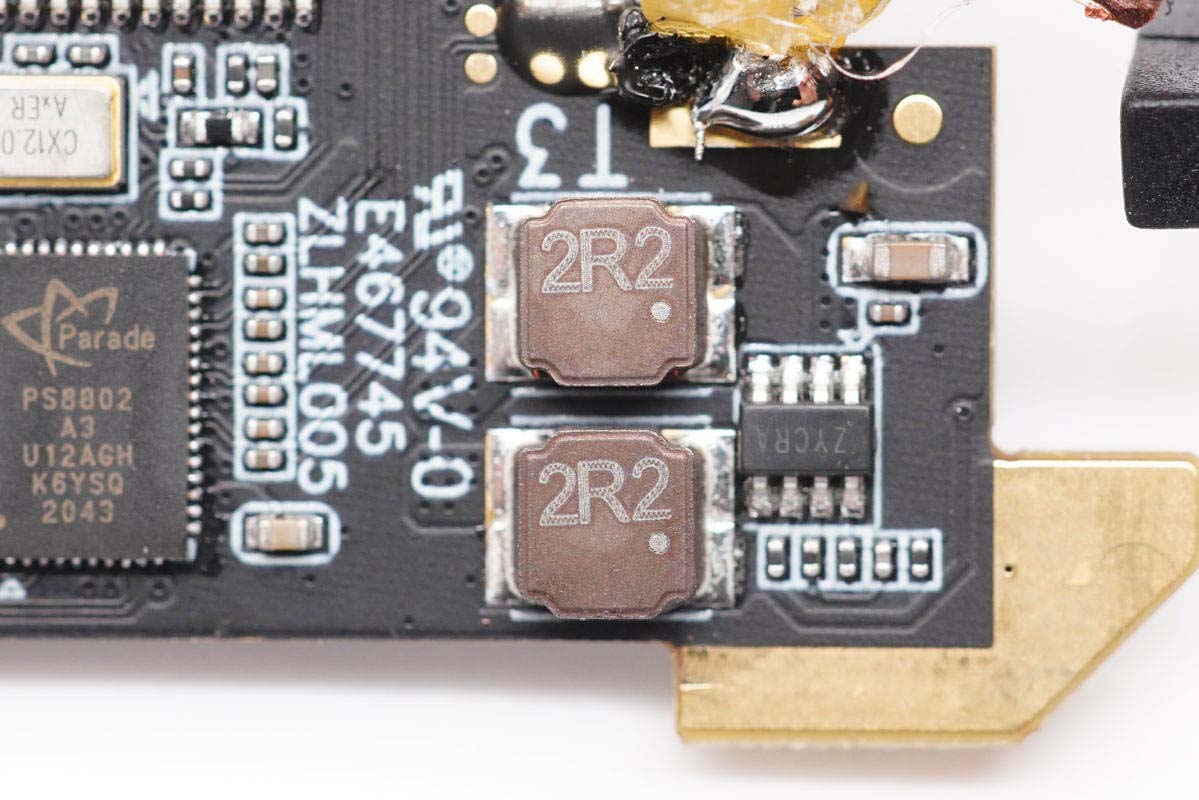

两颗2.2μH的降压电感。

中间3.5mm耳机插孔特写。

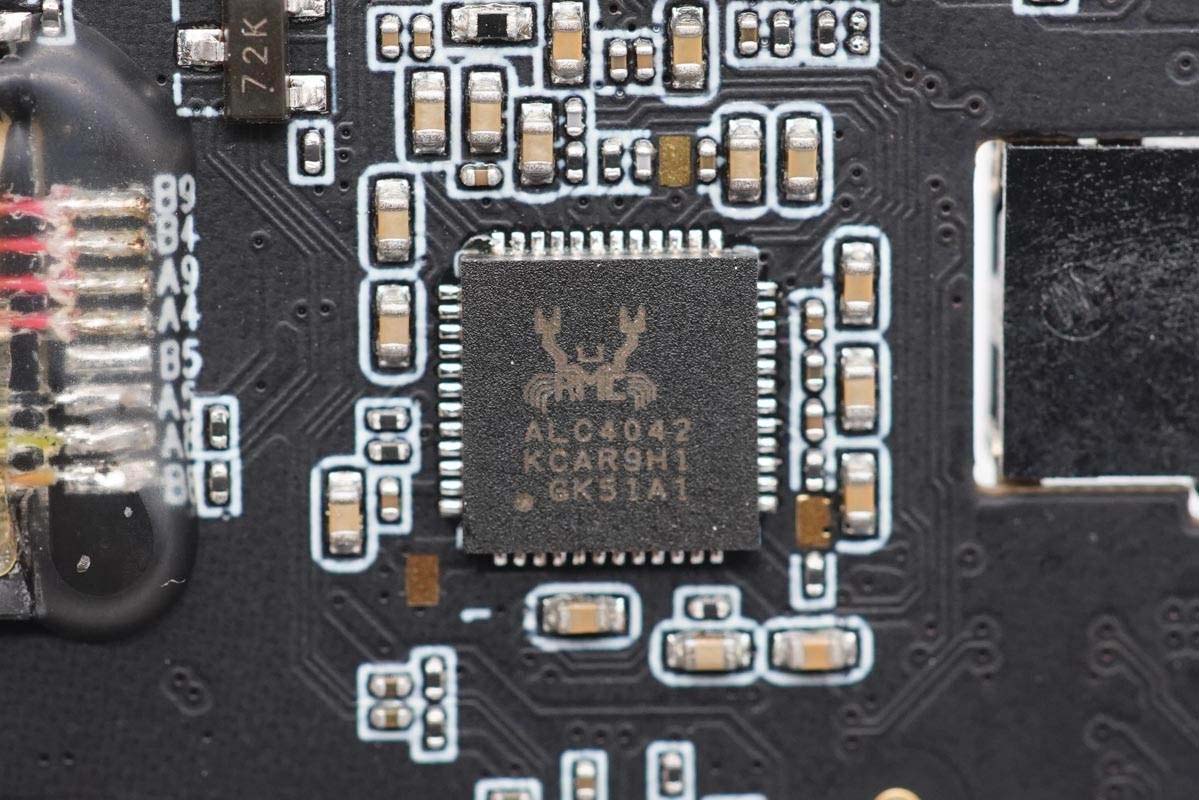

瑞昱ALC4042,单芯片音频解码器,集成USB2.0和数字接口,用于高性能模拟和数字音频。

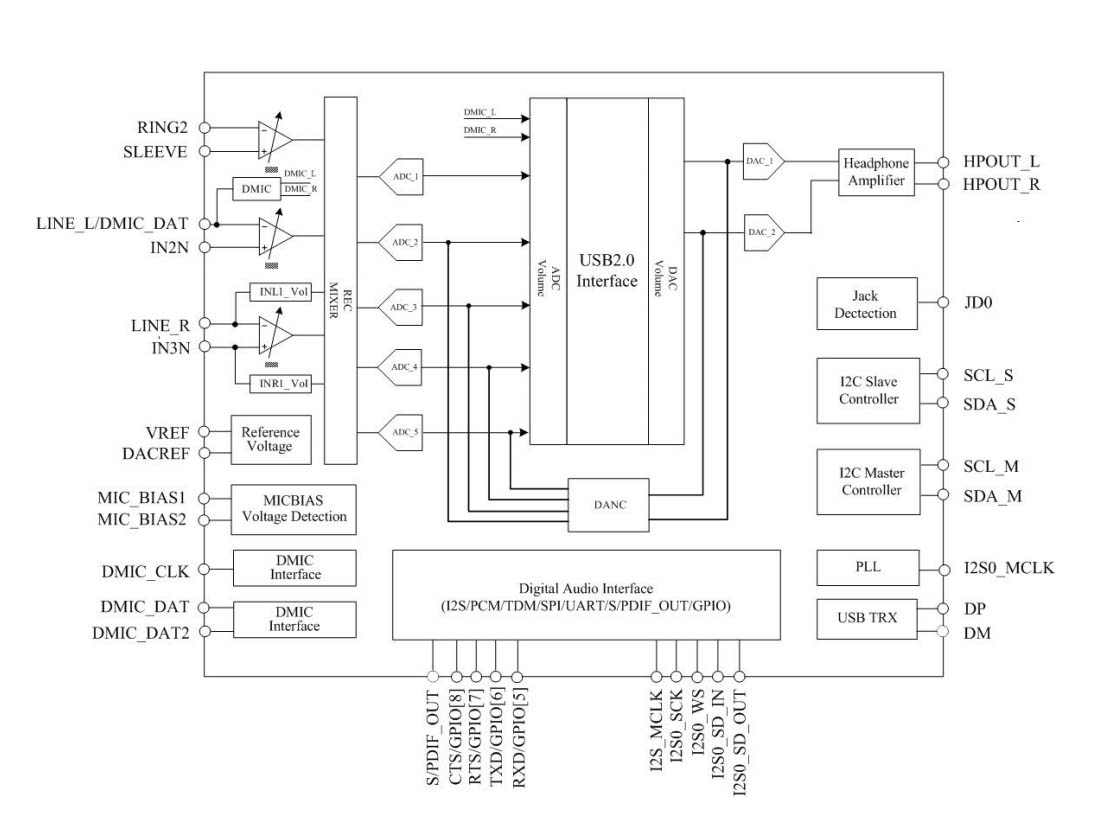

瑞昱 ALC4042 示意图。

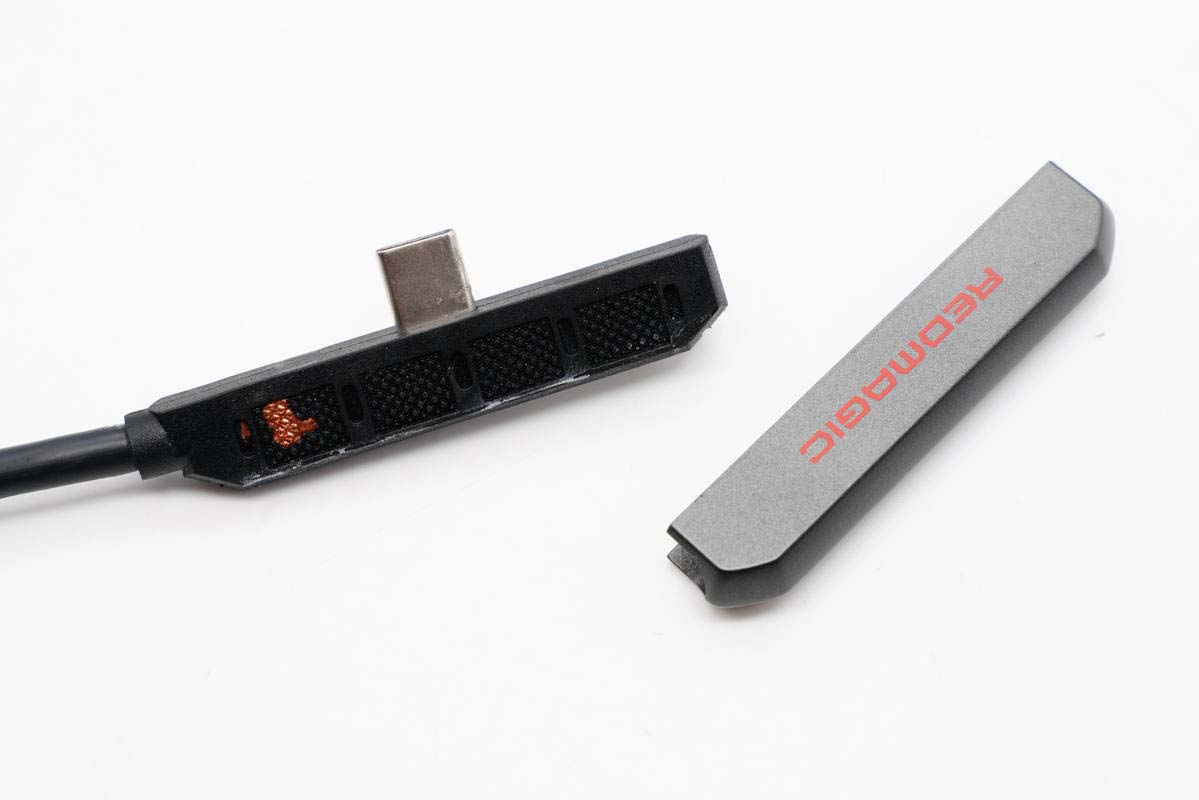

将线头外部嵌套的装饰塑料壳拆下,内部整个PCB板注塑处理。

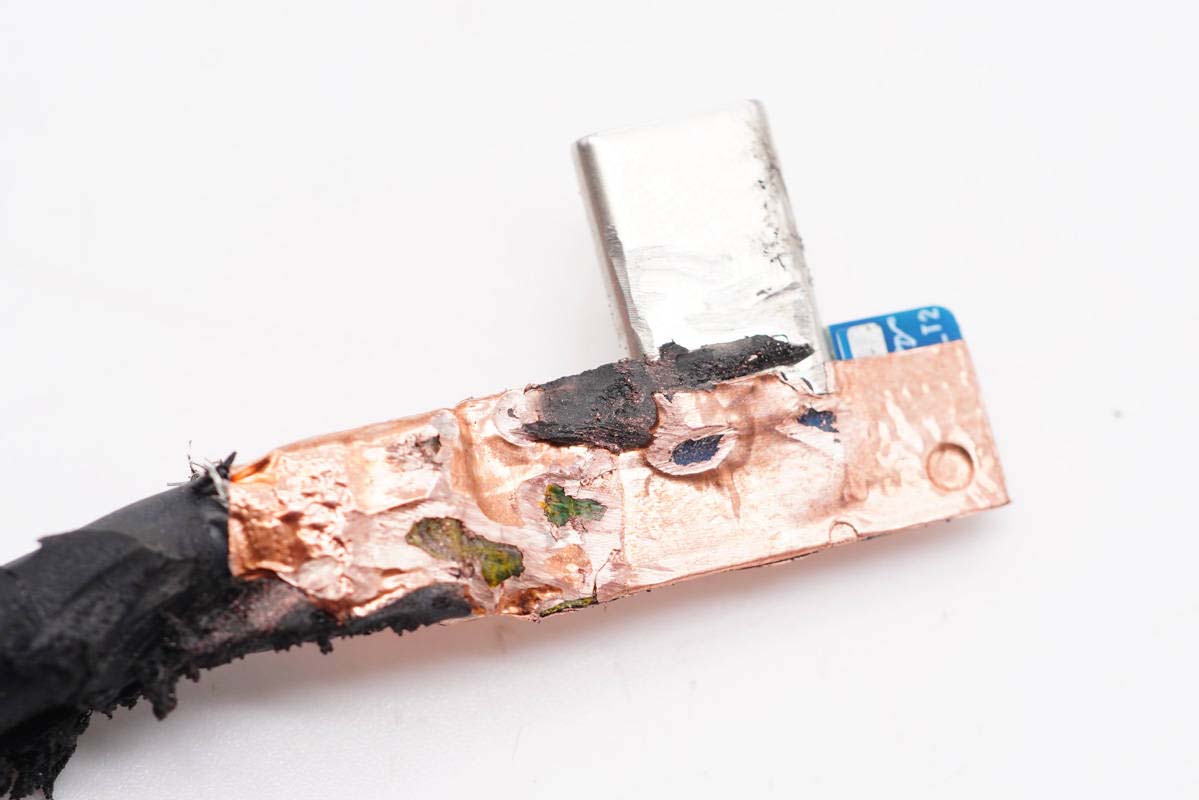

将封胶清理掉,PCB板包裹一层铜箔。

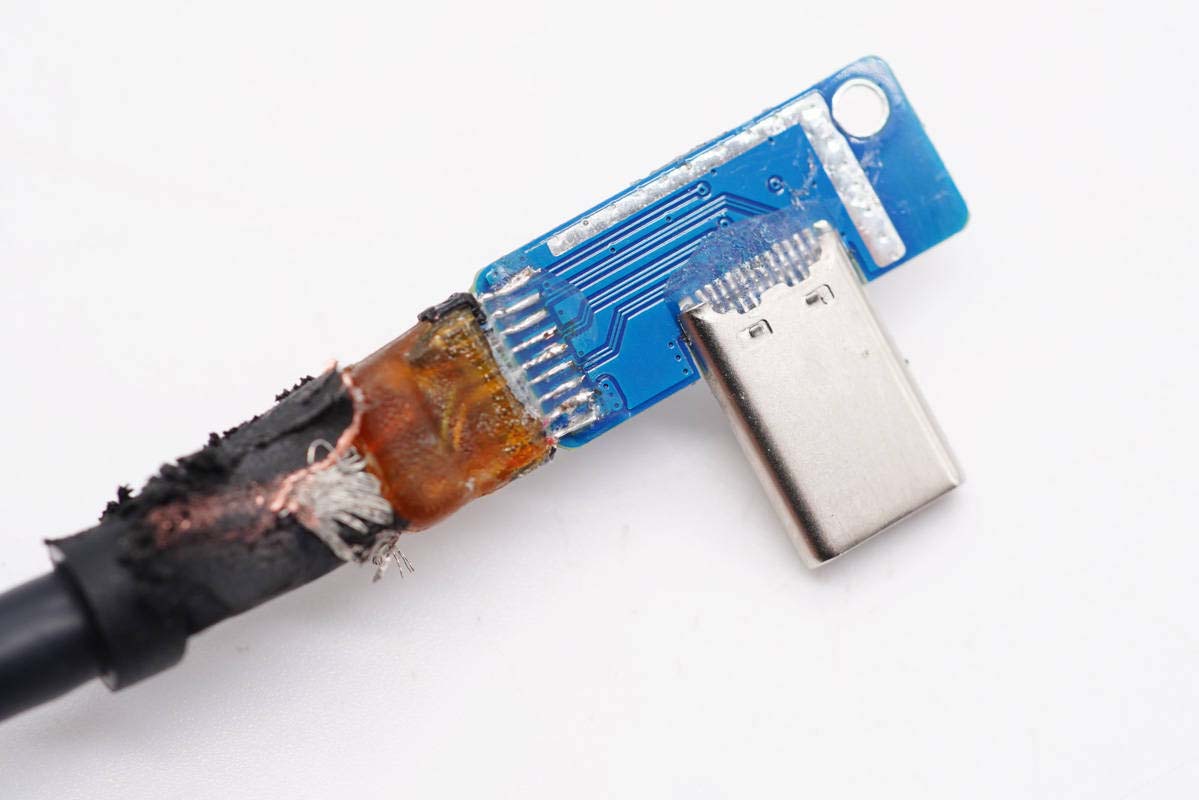

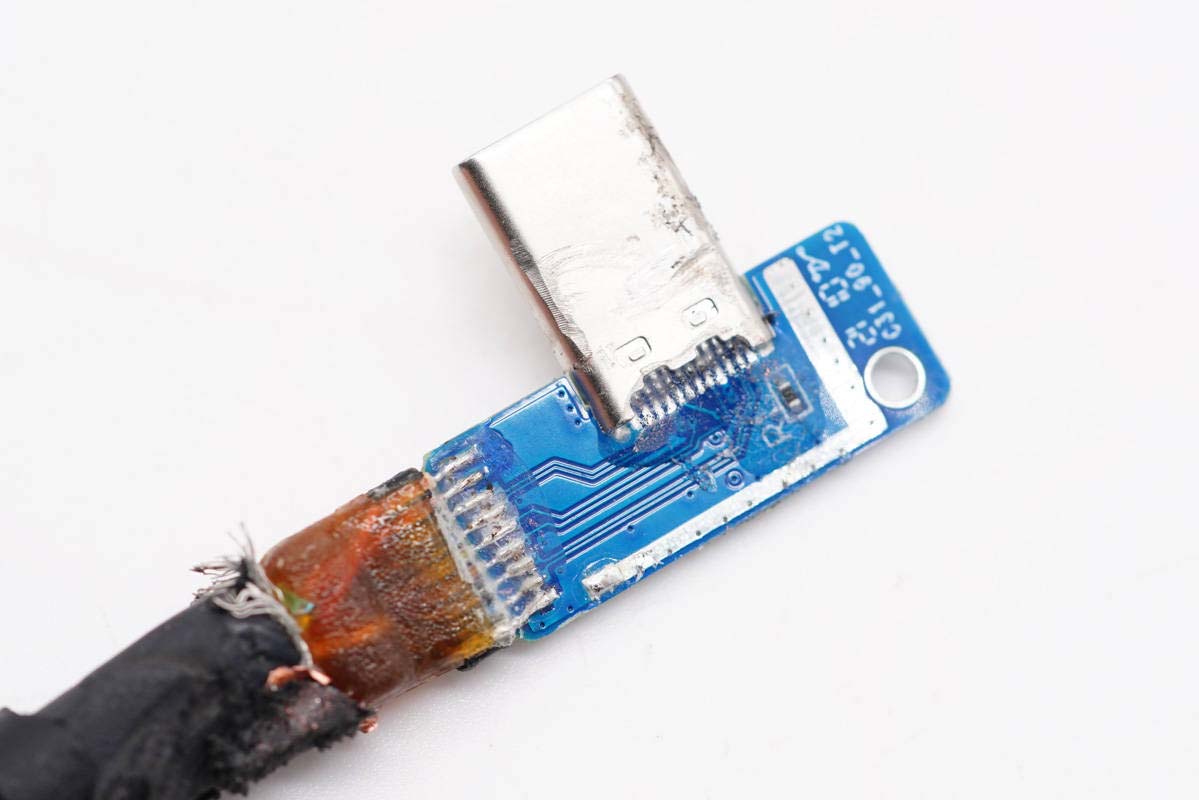

USB-C公头纯靠PCB板进行90°弯折设计,因此板子上并没有芯片等器件。

PCB板另一面一览,公头两面的针脚均注塑加固。

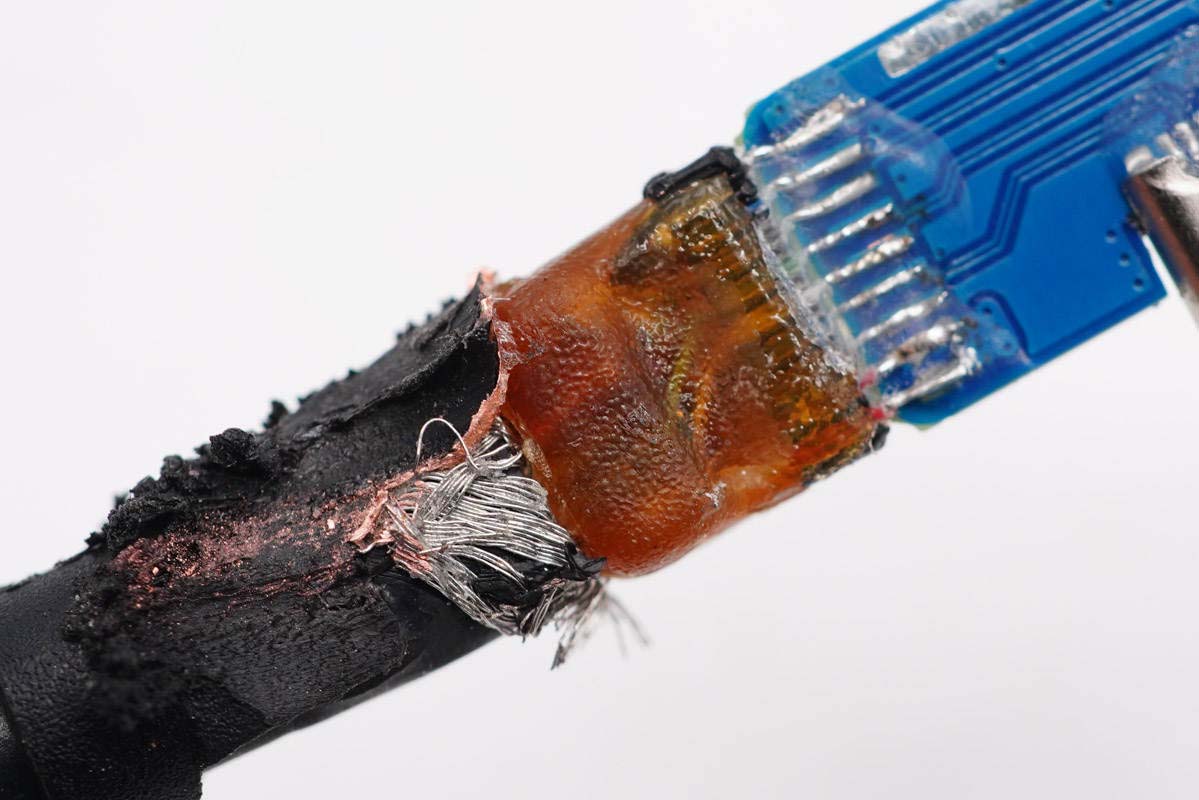

线芯和PCB板连接处均注塑保护。

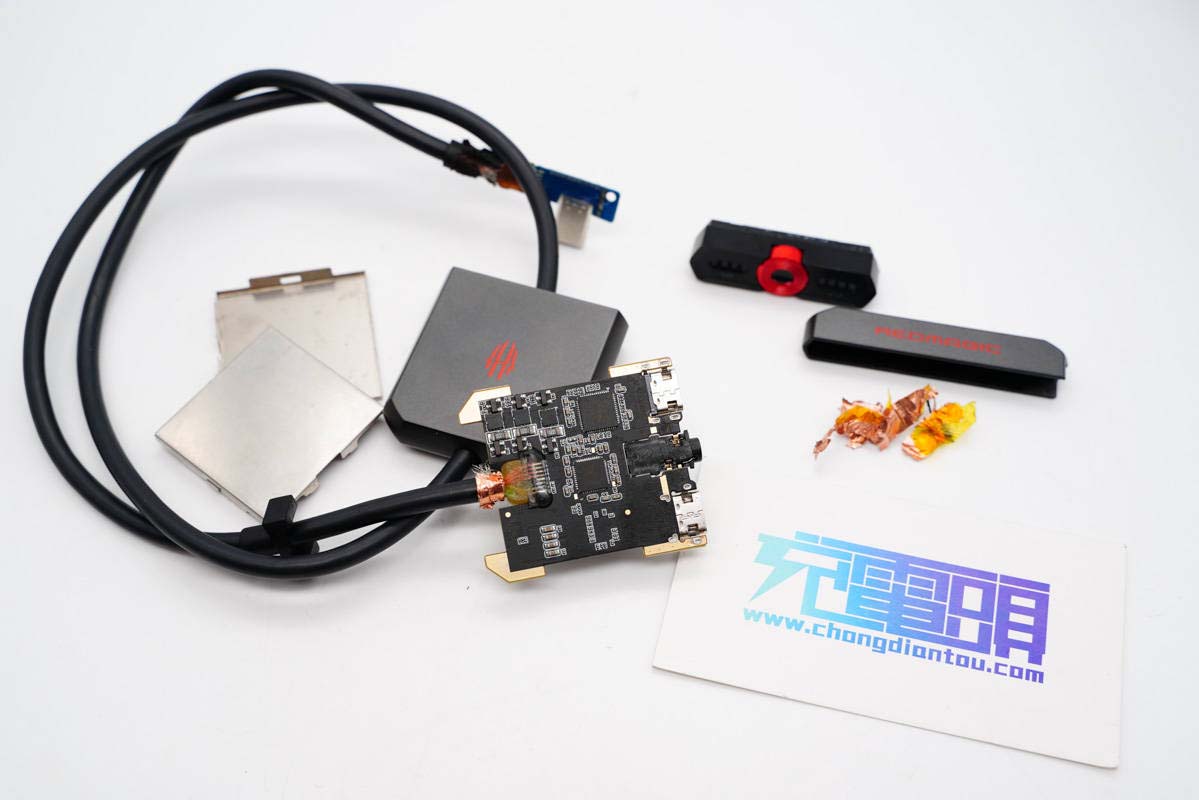

全部拆解完毕,来张全家福。

充电头网拆解总结

随努比亚红魔6系列游戏手机一同推出的这款扩展坞满身都是红魔品牌元素,同时整体也很契合游戏风格。扩展坞机身十分小巧,USB-C连接头采用弯头设计不硌手,使得产品便携便用。两个USB-C口可分别用于充电和投屏,中间3.5mm插孔可连接音频设备,红魔6游戏手机搭配这款游戏扩展坞,让边充边玩得到很好体验。

充电头网通过拆解了解到,扩展坞USB2.0 HUB芯片采用创维GL850G,充电C口控制芯片采用威锋电子VL105,首创业界Charger Extender功能,性能强悍;另一个全功能C口采用谱瑞PS8802输出DP视频和USB信号;采用瑞昱ALC4042进行高性能模拟和数字音频输出。

另外采用矽力杰SY9329C和SY8029进行降压充电和供电。USB-C插头端注塑,内置小板进行弯头设计,并包裹铜箔。扩展坞外壳内部采用金属屏蔽罩保护,有效防止干扰。接口采用TVS阵列进行静电防护,防止静电造成损坏。
